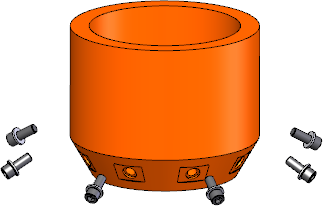

Explosión radial Puede explosionar componentes alineados radial/cilíndricamente alrededor de un eje en un solo paso. También puede explosionar radialmente mediante el desvío a lo largo de un eje. Para explosionar componentes radialmente en torno a un eje: En un documento de ensamblaje, haga clic en Vista explosionada (barra de herramientas Ensamblaje) o Insertar > Vista explosionada. En el PropertyManager Explosionar, en Explosionar tipo de paso, haga clic en Paso radial . En Configuración, seleccione los componentes que se van a explosionar. En la zona de gráficos, arrastre el asa y suéltela. Haga clic en . Tema principalCreación de vistas explosionadas (ensamblajes) Tareas relacionadas Separación automática de componentes Utilización de una vista explosionada de subensamblaje Edición de un paso de explosión (ensamblajes) Eliminación de un paso de explosión Incluir rotaciones en vistas explosionadas
