Datum Hedefleri

Herhangi bir belgedeki model yüzü veya kenarına bir datum hedefi veya sembolü iliştirebilirsiniz.

Bir datum hedefi veya sembolü oluşturmak için:

  1. Datum Hedefi Tool_Datum_Target_Annotation.gif (Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Datum Hedefi öğesine tıklayın.
  2. PropertyManager'da özellikleri ayarlayın.

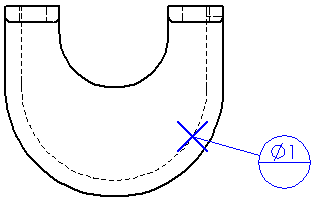

    Örnek:

    Hedef Sembolü PM_Datum_Target_Symbol.gif ve X Hedef Alanı PM_Datum_Target_Area_X.gif seçilidir
  3. Hedefi ve ardından sembolü yerleştirmek için grafik alanını tıklayın. Birden fazla sembol ekleyebilirsiniz.
    PropertyManager'da Hedef sembolü yok PM_Datum_Target_Symbol_No.gif öğesini tıkladıysanız, detaylandırmayı yerleştirmek için sadece bir defa tıklayın.
  4. PM_OK.gif öğesine tıklayın.
Datum hedef sembollerini (balon veya nokta) taşımak için, sembolü seçin ve öğeyi sürükleyin.
Bir datum hedef sembolünü düzenlemek için, sembolü seçin.
