Aşağıdaki öğelere bir datum unsuru sembolü iliştirebilirsiniz:
- Parça veya montajda, düzlemsel model yüzeyine veya referans düzlemine
- Teknik resim görünümünde, parçadaki datum düzlemlerini tespit etmek için bir kenar (silüet kenarları dahil) olarak görünen yüzeye veya kesit görünümü yüzeyine
- Geometrik tolerans sembolü çerçevesine
- Bir nota
- Aşağıdakiler hariç bir ölçümlendirmeye:
- Ordinat ölçümlendirmeleri
- Pah ölçümlendirmeleri
- Açısal ölçümlendirmeler (semboller 1982 standardına göre görüntülenmediği sürece)
- Yay ölçümlendirmeleri
Ayrıca, datum unsuru sembollerini mevcut ölçümlendirmelere ve geometrik tolerans çerçevelerine sürükleyip bırakabilirsiniz.
|
|

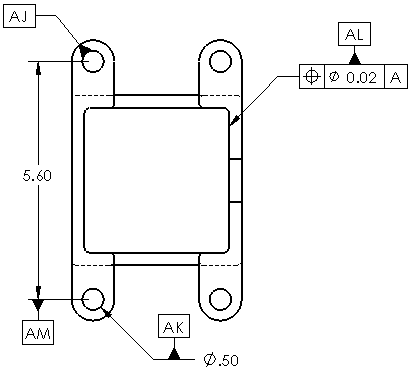

| Model yüzeyine iliştirilen datum unsuru sembolü |
Ölçümlendirmeye iliştirilen datum unsuru sembolü |
|
| Model yüzeyi, ölçümlendirme ve geometrik tolerans sembol çerçevesine iliştirilen datum unsuru sembolleri |
