- Aşağıdakilerden birini yapın:
- Parçalar için Datum
(DimXpert araç çubuğu) veya öğesine tıklayın.
- Teknik resimler için Datum Unsuru'nu (Detaylandırma araç çubuğu) veya öğesini tıklayın.
Datum unsuru sembolünü detaylandırmaya iliştirmek için bir ölçümlendirme veya geometrik tolerans sembolünü önceden seçebilir veya datum unsuru sembolünü oluşturduktan sonra ölçümlendirme veya geometrik tolerans sembolüne sürükleyebilirsiniz.
-
Datum Unsuru PropertyManager'ında seçenekleri düzenleyin.
- İliştirmeyi ve ardından sembolü yerleştirmek için grafik alanını tıklayın. İliştirme (örneğin, dolu üçgen) teknik resim kenarının açısı ile birleştirilir.
- Gerektiği kadar balon eklemeye devam edin.
-
öğesine tıklayın.
Datum unsuru sembolünü model kenarından dışarı sürüklerseniz, bir uzatma çizgisi eklenir.
Bir datum unsuru sembolünü düzenlemek için, sembolü seçin.

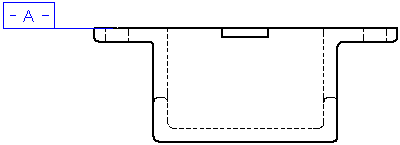

ANSI ölçümlendirme standartları kullanıyorsanız, datum unsuru sembollerini 1982 stilinde görüntüleyebilirsiniz. Etkin belgeler için bu seçeneği belirlemek üzere öğesini tıklayın. Datumları 1982'ye göre göster'i seçin:
