強化された冷却管作成アルゴリズムを使用すると、複雑な冷却管を、より高い精度でスケッチ線から構築できます。
新しいアルゴリズムは、定義済みの冷却管パラメータと SOLIDWORKS API を使用して、正確な管ジオメトリを構築します。 新しいアルゴリズムでは、通常の冷却管の作成のみをサポートしています。 ソフトウェアは、2018 以前のリリースで使用されるアルゴリズムを、バッフルとバブラーの設計に適用します。
冷却管設計のための固体メッシュの詳細設定は、断面全体に六面体メッシュを生成します。 これにより、冷却管コアの四面体メッシュに関連する、以前のリリースで発生した収束の問題が解消されます。 新しいメッシュ アルゴリズムでは、要素数がわずかに増加します。 ただし、冷却シミュレーション結果の精度が上ります。
|
|

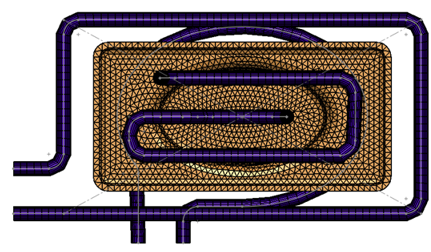

| メッシュ冷却管（SOLIDWORKS Plastics 2018） |
|
|
| 強化された冷却管のメッシュ（SOLIDWORKS Plastics 2019） |
