Posicionar peças usando a tríade

Você pode usar a tríade para posicionar as peças em uma rota com maior precisão para tubulação, tubulação flexível e elétrica.

Para que a tríade seja exibida sempre que você coloca uma peça, clique em Ferramentas > Opções > Rota e marque a opção Usar a tríade para posicionar e orientar componentes ao cair.

Também é possível clicar com o botão direito na peça e selecionar Mover acessório com a tríade.



Depois disso, qualquer ação, como clicar na área de gráficos, fecha a tríade.

Girar uma peça usando a tríade

Você pode girar uma peça após inseri-la em uma rota.

  1. Insira a tríade, como explicado em Posicionar peças usando a tríade.

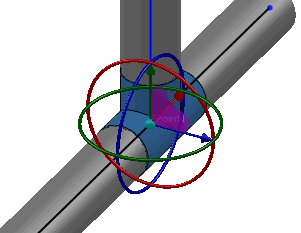

  2. Clique e gire o círculo apropriado da tríade para orientar a peça. Cada círculo da tríade gira a peça em uma direção.
    Os graus de rotação são exibidos e a peça é girada.

  3. Solte o botão do mouse quando atingir a posição desejada.

Mover uma peça usando a tríade

Você pode mover uma peça após inseri-la em uma rota.

  1. Insira a tríade, como explicado em Posicionar peças usando a tríade.
  2. Clique e arraste uma alça para mover a peça.
    A peça se move, com a distância sendo exibida, e as tubulações rígidas aparecem desconectadas.

  3. Solte o botão do mouse quando atingir a posição desejada.
    As tubulações rígidas são reconectadas, exceto quando você move a peça para fora do alinhamento, nesse caso, as linhas-guia aparecem como mostrado.

  4. Converta as linhas-guia em uma rota usando Rota automática . Você pode também clicar com o botão direito em uma linha-guia e selecionar Converter linhas-guia.

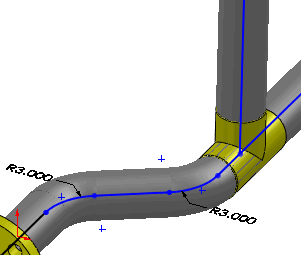

    As linhas-guia são convertidas em uma rota.

    As linhas-guia só aparecem na sessão de edição em que os acessórios são movidos usando a tríade.
