Paleta de vistas

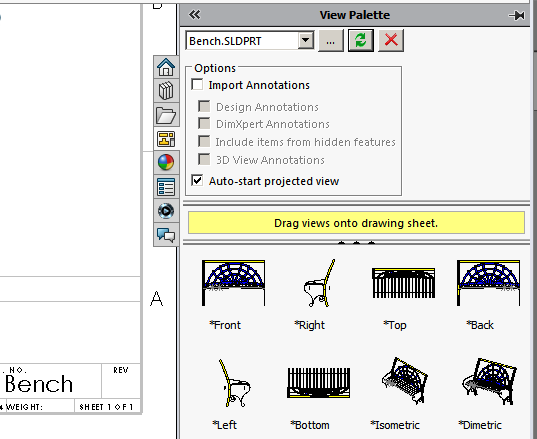

Use a Paleta de vistas , localizada no Painel de tarefas, para inserir rapidamente uma ou mais vistas predefinidas no desenho. Ela contém imagens de vistas padrão, vistas de anotação, vistas de seção e padrões planos (peças em folha metálica) do modelo selecionado. É possível arrastar vistas para a folha de desenho para criar uma vista de desenho. Cada vista é criada como uma vista de modelo.

As orientações de vista de paleta têm por base as oito orientações padrão (*Frontal, *Direita, *Superior, *Traseira, *Esquerda, *Inferior, *Atual e *Isométrica) e qualquer vista personalizada na peça ou na montagem. Após posicionar a vista, você pode dobrar ou projetar vistas a partir dela.

A vista é removida da paleta quando você a usa.



As vistas são inseridas na Paleta de vistas quando você:

  • Clica em Criar desenho a partir da peça/montagem .
  • Procura um documento da Paleta de vistas.
  • Seleciona em uma lista de documentos abertos na Paleta de vistas.
Em grandes montagens, normalmente com mais de 200 componentes, a Paleta de vistas não efetua o preenchimento. Use Inserir > Vista do desenho para inserir um vista de modelo no desenho.
A Paleta de vistas oferece suporte ao AutoCAD® 2002 até 2008.

Inserir vistas de desenho da Paleta de vistas sem peças ou montagens abertas

Para inserir vistas de desenho na Paleta de vistas:

Em um desenho sem peças ou montagens abertas:

  1. Selecione o Painel de tarefas e a Paleta de vistas .
  2. Clique em Procurar (...) na Paleta de vistas.
  3. Procure uma peça ou uma montagem, em seguida clique em Abrir.
  4. Arraste uma vista até a área de gráficos.
    Você pode alinhar vistas adicionais às existentes usando as linhas de referência pontilhadas que aparecem entre elas se Iniciar automaticamente a vista projetada estiver selecionado.

Inserir vistas de desenho da Paleta de vistas com peças ou montagens abertas

Em um desenho com peças ou montagens abertas:

  1. Selecione o Painel de tarefas e a Paleta de vistas .
  2. Selecione a peça ou a montagem que deseja inserir na lista localizada no canto superior esquerdo da Paleta de vistas.
  3. Arraste uma vista até a área de gráficos.
    Você pode alinhar vistas adicionais às existentes usando as linhas de referência pontilhadas que aparecem entre elas se Iniciar automaticamente a vista projetada estiver selecionado.
    Se você excluir uma vista de um desenho, pode reinserí-la na Paleta de vistas clicando em Atualizar na parte superior da paleta.
    Para limpar a Paleta de vistas depois de excluir vistas:

    Se você excluir todas as vistas na Paleta de vistas, clique em Limpar todas na Paleta de vistas para remover referências externas de um desenho
