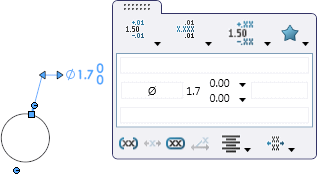

A paleta de dimensões aparece quando você insere ou seleciona uma dimensão, para facilitar a alteração das propriedades e da formatação da dimensão. É possível alterar a tolerância, precisão, estilo, texto e outras opções de formatação na paleta sem precisar abrir o PropertyManager.
Se você selecionar mais de uma dimensão, as propriedades e a formatação definidas na paleta se aplicarão a todas as dimensões.
Para exibir a paleta de dimensões.
Insira ou selecione uma dimensão em um desenho.
Quando você insere ou seleciona uma ou mais dimensões, o botão Paleta de dimensões
é exibido no acima e à direita do ponteiro. Se você posicionar o cursor sobre o botão, a paleta de dimensões é aberta. Clique em qualquer lugar na paleta para fixá-la. A paleta de dimensões desaparece se você mover o ponteiro para além da área de gráficos ou limpar a seleção de dimensão de outra maneira, como clicando na área de gráficos. A paleta de dimensões é uma barra de ferramentas de contexto que pode ser desativada.
