O DimXpert acelera o processo de adição de dimensões de referência aplicando dimensões nos desenhos de modo que os recursos de manufatura, como padrões, ranhuras e bolsos são totalmente definidos.
A ferramenta DimXpert pode ser acessada no PropertyManager de Dimensão. Você seleciona a aresta de um recurso a ser dimensionado e o DimXpert aplica todas as dimensões associadas à vista de desenho do recurso.
O DimXpert é diferente do
Autodimensionamento
porque:

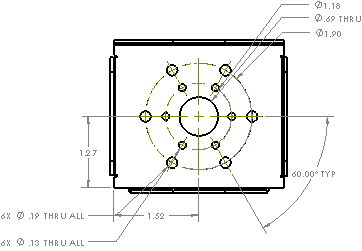

- Reconhece padrões (dimensões lineares e polares com contagem de instâncias) e furos escareados.
- Produz resultados previsíveis. Por exemplo, quando uma aresta é selecionada no DimXpert, somente o recurso representado pela aresta é dimensionado. Com o autodimensionamento você pode obter dimensões indesejadas para vários recursos.
Quando usa o DimXpert para dimensionar padrões de furos, você pode receber uma mensagem informando que a chamada dos furos não será atualizada parametricamente se os recursos subjacentes forem alterados. Se o padrão de furos não foi criado como um padrão de furos do Assistente de Furação, qualquer alteração que você fizer ao modelo não atualizará a chamada dos furos.
