PropertyManager de Valor de dimensão

Para abrir este PropertyManager:

Selecione uma ou mais dimensões:

Se você selecionar várias dimensões, somente as propriedades que se aplicam a todas as dimensões selecionadas estarão disponíveis.

Ferramentas de assistência para dimensões

Permite dimensionar um desenho com dimensionamento Inteligente ou DimXpert (para desenhos). Clique em DimXpert para acessar as guias DimXpert (para desenhos) e Autodimensionamento.

	Dimensionamento inteligente	Permite criar dimensões com a ferramenta Dimensão inteligente .
	Dimensinoamento rápido	Permite ativar ou desativar o seletor de dimensão rápida. Marque para ativar, desmarque para desativar. Essa configuração persiste entre sessões.
	DimXpert	Permite aplicar dimensões a recursos de manufatura totalmente definidos (padrões, ranhuras, bolsos, filetes etc.) e dimensões de localização usando o DimXpert para desenhos.

Estilo

Estilo

Tolerância/Precisão

	Valor da chamada	Escolha um valor na dimensão atualmente selecionada. Essa opção está disponível para dimensões com múltiplos valores na chamada.
	Tipo de tolerância	Selecione na lista. As opções disponíveis dependem do tipo de dimensão. Consulte Exemplos de tolerância e precisão de dimensão.
	Variação máxima
	Variação mínima
	Precisão de unidade	Selecione na lista o número de dígitos após o caractere separador de decimal para o valor da dimensão.
	Precisão da tolerância	Selecione o número de dígitos após o caractere separador de decimal para os valores de tolerância.
	Precisões de vínculo com modelo	Para dimensões importadas, define alterações na unidade ou a precisão de tolerância para que sejam parametrizadas com o modelo.
	Configurations (Somente peças e montagens.)	Aplica a tolerância de dimensão a configurações específicas, somente para dimensões acionadas.
	Classificação (Ajuste, Ajuste com tolerância ou Ajuste (tolerância apenas).)	Quando você seleciona Ajuste de furo ou Ajuste de eixo (abaixo), a lista para a outra categoria (Ajuste de furo ou Ajuste de eixo) é filtrada com base na classificação.
	Ajuste de furo e Ajuste de eixo (Ajuste, Ajuste com tolerância ou Ajuste (tolerância apenas).)	Selecione entre as listas ou digite qualquer texto. As tolerâncias bilaterais (Variação máxima e Variação mínima) ficam disponíveis no tipo Ajuste com tolerância ou Ajuste (somente tolerância) se você especificar Ajuste de furo ou Ajuste de eixo, mas não ambos.
	Exibição de tolerância de ajuste (Ajuste, Ajuste com tolerância ou Ajuste (tolerância apenas).)	Exibição empilhada com linha Exibição empilhada sem linha Exibição linear
	Exibir parênteses	Parênteses estão disponíveis para os tipos de tolerância Bilateral, Simétrico e Ajuste com tolerância. Os parênteses ficam disponíveis para Ajuste com tolerância se você especificar Ajuste de furo ou Ajuste de eixo, mas não ambos.

2ª Tolerância/Precisão

Disponível para dimensões de chanfro. Consulte Inserir dimensões de chanfro em desenhos.

Valor primário

Valor primário é exibido para dimensões acionadoras e pode ser alterado para modificar o modelo. É possível substituir o valor de dimensões. Se a dimensão não é referida, você pode alterar seu nome. As dimensões acionadas (de referência) mostram um valor e um nome, mas você não pode alterá-los.

	Nome	O nome da dimensão selecionada.
	Valor da dimensão	O valor da dimensão selecionada.
	Substituir valor	Marque esta opção para substituir o valor primário digitando um novo valor. Se você desmarcar Substituir valor, a dimensão reassumirá o valor original, mas manterá a tolerância. Os valores de substituição não são atualizados automaticamente quando a geometria é alterada. Valor original Valor substituído
	Inverter direção	Altera a direção da dimensão entre o sentido positivo e o negativo.
	Configurations (Somente peças e montagens.)	Aplica os dados de Valor principal às configurações específicas.

Texto de cota

	Adicionar parênteses	As dimensões acionadas (de referência) podem ser exibidas com ou sem os parênteses. O valor predeterminado para esta opção é exibir os parênteses.
	Centralizar dimensão	Quando você arrasta o texto da dimensão entre as linhas de extensão, ele sofre snap no centro das linhas de extensão.
	Dimensão de inspeção
	Offset de texto	Desloca o texto da dimensão, afastando-o da linha da dimensão e usando uma linha de chamada.
	Texto	A dimensão aparece automaticamente na caixa de texto central, representada por <DIM>. Posicione o cursor em qualquer local na caixa para inserir o texto. Se você excluir <DIM>, será possível reinserir o valor ao clicar em Adicionar valor (XX,XX). Em alguns tipos de dimensão, o texto adicional aparece automaticamente. Por exemplo, a Chamada de furo para um furo com rebaixo exibe o diâmetro e a profundidade do furo (<MOD-DIAM><DIM><HOLE-DEPTH>xx). As Chamadas de furos criadas no Assistente de Furação exibem as informações do Assistente. Você pode editar o texto e inserir variáveis na caixa de diálogo Variáveis de chamada .
		Para as dimensões padrão ISO de desenho com linha de chamada sólida e texto alinhado, você pode usar o campo Texto de dimensão para colocar o texto acima e abaixo das linhas de dimensão, ou dividir o texto em duas dimensões acima e abaixo das linhas para dimensões lineares, de diâmetro e de raio. Você pode dividir texto somente se Posição do texto estiver definido para Linha de chamada sólida, Texto alinhado em Ferramentas > Opções > Propriedades do documento > Dimensões para a dimensão. Use a segunda caixa de texto para colocar o texto sob a linha de dimensão sólida. Parênteses e contorno de inspeção podem ser aplicados à parte superior e inferior de forma independente um do outro.

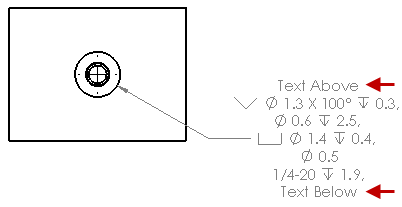

	Inverter ordem de chamada	Inverte a ordem de chamada para os furos criados com a ferramenta de Furo avançado. Inverter ordem de chamada marcado Inverter ordem de chamada desmarcado Você pode definir a chamada no recurso ao incluir um texto adicional. Digite o texto para incluir em Texto acima e Texto abaixo.
	Alternar mensagens dos lados próximo e distante	Selecione para alternar as strings de texto do lado distante e próximo.
	JUstificar	Você pode justificar o texto horizontalmente e, em alguns padrões, a linha de chamada verticalmente. Justificar à esquerda , Justificar no centro , Justificar à direita Justificar à esquerda     Justificar à direita Justificar superior , , Justificar inferior Justificar superior Justificar no meio Justificar inferior
	Símbolos	Clique para posicionar o ponteiro onde você deseja colocar um símbolo padrão. Clique no ícone de um símbolo ou em Mais para acessar a biblioteca de símbolos. Consulte Usar a biblioteca de símbolos.
	Exibição de dimensão de chanfro	Distância X Distância Distância X Ângulo Ângulo X Distância Distância C Disponível somente para chanfros com ângulos de 45°.

Dimensão dupla

Especifica que a dimensão é exibida tanto no sistemas de unidade do documento como nas unidades de dimensão dupla. As duas unidades são especificadas em Propriedades do documento - Unidades . Defina onde as unidades alternativas são exibidas em Propriedades do documento - Dimensões . As dimensões duplas são exibidas entre colchetes.

	Precisão de unidade	Selecione na lista o número de dígitos após o caractere separador de decimal para o valor da dimensão.
	Precisão da tolerância	Selecione o número de dígitos após o caractere separador de decimal para os valores de tolerância.
	Precisões de vínculo com modelo	Para dimensões importadas, define alterações na unidade ou a precisão de tolerância para que as unidades secundárias sejam parametrizadas com o modelo.
	Arredondado pela metade na direção de zero	Controla o arredondamento para cada dimensão individual.
	Dividir	Selecione para definir novas dimensões com dimensões duplas para exibir divisão acima e abaixo da linha de dimensão sem quebras. Você pode dividir o texto somente se a Posição do texto estiver definida como Linha de chamada sólida, Texto alinhado em Ferramentas > Opções > Propriedades do documento > Dimensões para a dimensão.
