É possível dimensionar chanfros em desenhos. Além das propriedades de exibição de dimensão comuns, as dimensões de chanfro possuem suas próprias opções de exibição de linha de chamada, de texto e do X.
O X é usado nas dimensões com dois números, como em 1 X 45° (comprimento X ângulo), 45° X 1 (ângulo X comprimento), 1 X 1 (comprimento X comprimento) ou C1 (chanfros de 45°).
|

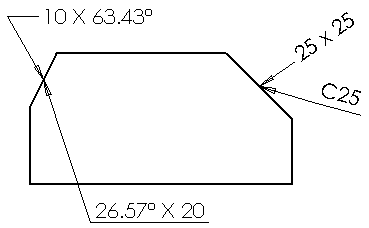

| Dimensões de chanfro podem ser exibidas com vários tipos de texto, linhas de chamada e tamanhos de X. |
Os tipos de tolerância para dimensões de chanfro são limitados a Nenhuma, Bilateral e Simétrica.
Você pode definir valores predeterminados do documento para a exibição das dimensões de chanfro, linha de chamada, texto e do X em .
