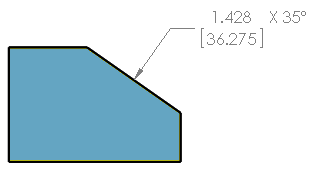

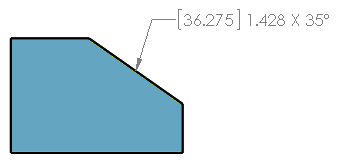

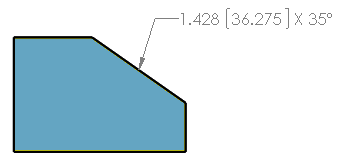

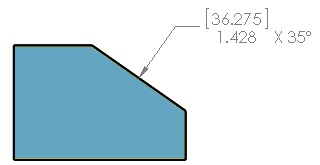

Propriedades do documento - Dimensões de chanfro Você pode especificar as configurações de desenho no nível do documento para dimensões de chanfro. Disponível para todos os tipos de documento. Para abrir esta página: Com um desenho aberto, clique em Opções (barra de ferramentas Padrão), selecione Propriedades do documento e, em seguida, selecione Dimensões > Chanfro. Padrão geral de desenho Padrão geral de desenho Herdado das configurações da página Padrões de desenho selecionada Padrão de dimensão de chanfro de base Padrão de dimensão de chanfro de base Selecione um padrão: ANSI ISO Din Jis Bsi GOST Gb Estilo de linha de chamada/dimensão Selecione: um estilo. Estilo de linha de chamada Espessura de linha de chamada Selecione: uma espessura ou selecione Tamanho personalizado e digite uma espessura. Texto Fonte Clique para modificar a fonte. Justificação do texto Justificação de texto Esquerdo Centro Right Justificação de texto Justificação do texto Superior Meio Inferior Formato de texto de chanfro 1 X 1 Distância por distância 1 X 45° Distância por ângulo 45° X 1 Ângulo por distância C1 Distância do chanfro (somente ângulos de 45 graus) Formato de "X" Selecione x minúsculo ou maiúsculo. Dimensões duplas Exibição de dimensões duplas Selecione para exibir as dimensões em unidades duplas. Exibir unidades para exibição dupla Selecione para exibir as unidades do segundo conjunto de dimensões. Dividir quando a posição do texto é "Texto horizontal, sublinhado" ou "Texto horizontal, ao longo da extensão de linha do modelo" Selecione para definir novas dimensões chanfradas com dimensões duplas para exibir divisão acima e abaixo da linha de dimensão. Texto horizontal sublinhado Texto horizontal, ao longo da extensão de linha do modelo Posição do valor da dimensão Parte superior Parte inferior Direita Esquerda Precisão primária Precisão de unidade Selecione o número de dígitos incluídos após o caractere separador de decimal para o valor. Tolerância/Precisão Selecione o número de dígitos incluídos após o caractere separador de decimal para a tolerância. Precisão dupla Precisão de unidade Selecione o número de dígitos incluídos após o caractere separador de decimal para o valor nas unidades secundárias. Tolerância/Precisão Selecione na lista o número de dígitos incluídos após o caractere separador de decimal para os valores de tolerância para as unidades secundárias. Precisão angular Precisão de unidade Selecione o número de dígitos incluídos após o caractere separador de decimal para o valor. Precisão da tolerância Selecione o número de dígitos incluídos após o caractere separador de decimal para a tolerância. Layer Layer Selecione uma layer. Você deve primeiro criar layers para o desenho antes de selecioná-las para propriedades do documento. Você deve selecionar Por padrão para Layer (barra de ferramentas Layer) no documento da vista de desenho para aplicar essas configurações de layer. Posição do texto Texto horizontal Texto horizontal sublinhado Texto em ângulo Texto em ângulo sublinhado Texto horizontal, ao longo da extensão de linha do modelo Opções Tolerância Clique para configurar a tolerância. Remover unidades com valor 0 de grau/min e grau/min/s Selecione para ocultar unidades que tenham um valor igual a zero, por exemplo, quando selecionado, 73º0'37 é exibido como 73º37". Tópico paiPropriedades do documento - Dimensões Layers Dimensões de chanfro Linhas de chamada de dimensões Escorçar dimensões lineares
