Escorçar dimensões lineares

Você pode escorçar (ou esboçar) dimensões lineares em qualquer tipo de vista de desenho.

Dimensionamento linear

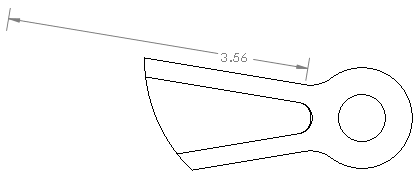

Dimensão linear escorçada com o uso do estilo ziguezague

Para escorçar dimensões lineares:

  1. Clique com o botão direito do mouse no lado da dimensão que será escorçada e clique em Opções de exibição > Escorçar.

Para definir um padrão no nível do documento para o estilo escorçado, com um desenho aberto, clique em Ferramentas > Opções > Propriedades do documento > Dimensões > Linear e em Escorçado, selecione um estilo.
