Básico
|
Adiciona uma caixa em torno do texto da dimensão. Na definição de tolerância e dimensionamento geométricos, Básico indica o valor teoreticamente exato da dimensão.
|
|
Bilateral
|
Exibe a dimensão nominal seguida pelas tolerâncias superior e inferior. Em  e  , defina os valores para as quantidades acima e abaixo da nominal.
|
|
Limite
|
Exibe os limites superior e inferior da dimensão. Em e , defina os valores para as quantidades acima e abaixo da nominal. Os valores de tolerância são adicionados ou subtraídos da nominal.
|
|
Simétrico
|
Exibe a dimensão nominal seguida pela tolerância. Em , defina o mesmo valor para as quantidades acima e abaixo da nominal.
|
|
MIN
|
Exibe o valor nominal com o sufixo MÍN.
|
|
MAX
|
Exibe o valor nominal com o sufixo MÁX.
|
|
AjusteAjuste |
Define a tolerância por Classificação e valores alfanuméricos. Neste exemplo:
-
Tipo de tolerância
 = Ajuste
-
Classificação
 = Folga
-
Ajuste de furo
 = H8
|
| |
Define a tolerância do eixo usando o valor g5 para Ajuste de eixo.
|
| |

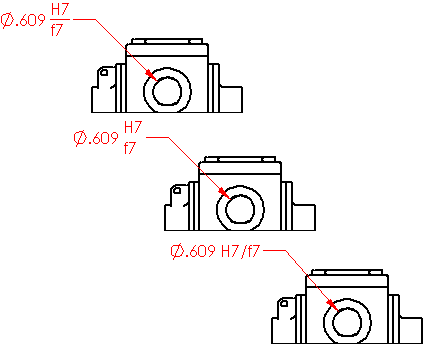

Combina as tolerâncias de ajuste em uma única dimensão com:-
Exibição empilhada com linha
-
Exibição empilhada sem linha
-
Exibição linear
|
| |
Usa Ajuste com tolerância para exibir o valor de tolerância. Usar Ajuste de furo
e Ajuste de eixo
 define os valores de tolerância automaticamente.
|
| |
Usa os valores Ajuste sem exibi-los, definindo Tipo de tolerância
para Ajuste (somente tolerância).
|
