Alinhar esboço

Após extrair os esboços para conversão em uma peça 3D, você pode alinhá-los antes de criar o recurso base. O esboço selecionado primeiro se move para se alinhar ao segundo esboço selecionado.

Para alinhar esboços:

  1. Selecione uma linha ou um ponto em um esboço para alinhar ao outro esboço.
  2. Mantenha a tecla Ctrl pressionada e selecione uma linha ou um ponto no segundo esboço ao qual o primeiro deve ser alinhado.
  3. Clique em Alinhar esboço (barra de ferramentas 2D para 3D) ou clique em Ferramentas > Ferramentas de esboço > Alinhar > Esboço.
Exemplo de alinhamento de esboços

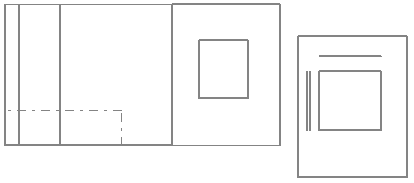

Os esboços Superior e Auxiliar não estão alinhados. O esboço Superior deve permanecer estacionário, enquanto o esboço Auxiliar é movido para ficar alinhado.

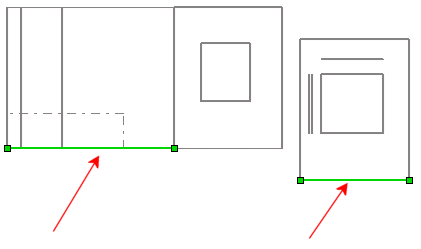

Selecione a linha indicada no esboço Auxiliar, depois mantenha a tecla Ctrl pressionada enquanto seleciona a linha indicada no esboço Superior.
Esboço superior Esboço auxiliar


Clique em Alinhar esboço .

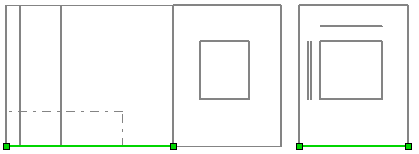

O esboço Auxiliar é movido para ficar alinhado ao esboço Superior.
