导入 HomeByMe 楼层平面图

您可以从 HomeByMe 导出楼层平面图，并将其导入 DraftSight。

HomeByMe（网址：www.HomeByMe.com）是一种在线 3D 居家规划服务，允许您使用居家环境的虚拟版本配置和可视化家居用品和家具布局。 您可以在 HomeByMe 中将一个楼层平面图转换为 .DSHBM 文件，然后即可在 DraftSight 中查看和修改。

您必须先拥有一个 HomeByMe 的用户帐户，然后才能转换楼层平面图。 您还可以使用 Facebook 或 Google 创建 HomeByMe 帐户并注册您的电子邮件地址。

从 HomeByMe 导出楼层平面图

要从 HomeByMe 导出楼层平面图：

  1. 访问 HomeByMe，方法是：
    • 在 Web 浏览器中打开 www.HomeByMe.com。
    • 单击 DraftSight 任务窗格中的 HomeByMe 选项卡。

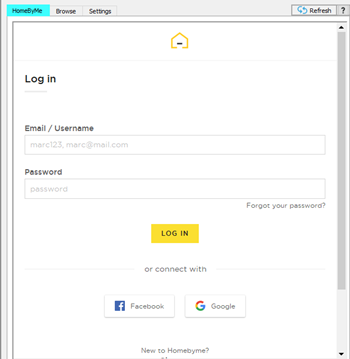

  2. 登录 HomeByMe。
  3. 单击我的项目并选择项目。

    HomeByMe 加载项目。

  4. 在项目页面上，单击保存旁边顶部的导出。
  5. 在导出为 DraftSight 文件对话框中，单击下载。

    楼层平面图将另存为 .DSHBM 文件。

    重命名文件，使其更易于识别。

将楼层平面图导入 DraftSight

要将 HomeByMe 楼层平面图导入 DraftSight：

  1. 请执行以下操作之一：
    • 在功能区的制图及批注中，单击 导入 > HomeByMe 楼层平面图 。
    • 在功能区的典型中，单击工具 > HomeByMe > 导入 HomeByMe 楼层平面图。
  2. 在任务窗格中，单击设置选项卡以设置楼层平面图的测量单位。
    1. 对于单位，请选择以下选项之一：
      • 英尺和英寸
      • 毫米
      • 厘米
      • 米
    2. 设置比例、位置和旋转。

      您可以在导入前或稍后设置这些选项。

  3. 在浏览选项卡的导入下，单击浏览找到该文件。

    楼层平面图的缩略图将显示在预览中。

  4. 如果楼层平面图包含多个楼层，请从列表中选择一个楼层。
  5. 单击生成。
  6. 单击缩放以适合，在模型选项卡中更好地查看结果。
楼层平面图中的以下项目将在模型选项卡中转换：
  • 窗户和门至图块
  • 墙壁至多段线
  • 外部至多段线
