水路设计 PropertyManager 设置用于创建冷却水路的设计参数，以调节模具型腔或浇道布局的温度，从而控制熔化后的塑料的流量。
要打开水路设计 PropertyManager：
- 在实体 PropertyManager 中，选择。
冷却水路是位于模具实体内的一个通道，冷却介质（通常为水、蒸汽或油）将在其中形成循环回路。 冷却水路可调节模具的温度。 您将使用现有草图中的线条来指定冷却水路的布局。
通过创建草图来定义冷却水路布局，您可获得更准确的冷却分析结果（例如零件冷却时间以及冷却结束时的零件和模具温度）。
您可以为流道类型选择一个可用的标准截面，或者选择浇道向导，以帮助您定义单个或多个型腔模具布局的流道零部件的设计参数。
类型
|
冷却水路
|
|
综述
|
这是最常见的冷却水路设计。 通过在由线条元素连接的两个末端节点处输入直径来将其生成。
|

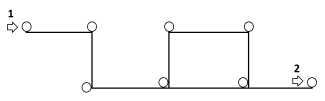

| 冷却水路布局的图解展示。 1： 输入节点，2： 输出节点
|
|
|
挡板
|
此类型的冷却水路通过为两个末端节点（其中底部节点连接到线条节点，顶部节点被隔离）输入一个直径来生成。
|

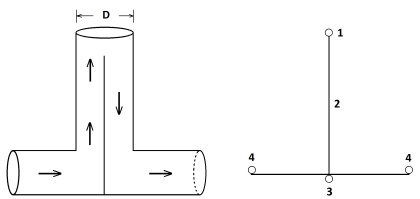

| 挡板冷却水路的图解展示。 1： 顶部节点，2： 挡板，3： 底部节点，以及 4： 水路元素
|
|
|
鼓泡器
|
此类型的冷却水路通过为两个末端节点输入两个直径（管筒横截面）来生成。 底部节点连接到线条元素，顶部节点被隔离。
|

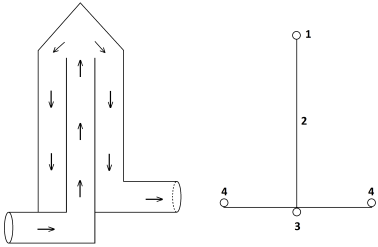

| 鼓泡器冷却水路的图解展示。 1： 顶部节点，2： 鼓泡器，3： 底部节点，以及 4： 水路元素
|
|
|
|
流道
|
|
|
流道向导
|
打开水路设计向导，其可自动化创建常见流量控制装置和零部件（例如直浇口、浇道和浇口）的过程。 |
|
反转尺寸
|
反转已选流道的尺寸。 |
参数
|
设计变量
|
设置流道设计变量的尺寸。 |
|
旋转角度
|
设置冷却水路或浇道的旋转角度。 |
|
单元数
|
设置用于网格化冷却水路或浇道零部件的元素数量。 |
|
应用
|
应用当前设计参数。 |
|
删除
|
移除当前设计参数。 |
浇注位置位于直浇口零部件的顶部。
