水路设计向导可自动化创建常见流量控制装置和零部件（例如直浇口、浇道和浇口）的过程。
要打开水路设计向导：
- 在水路设计 PropertyManager 中，选择浇道向导。
类型
|
水路设计向导
|
从一组预定义的常规布局中单击流道布局。 在零件型腔上至少选择一个节点，以定位浇口。
|
参数
|
直浇口 (S)
|
设置直浇口的设计参数。 对于方向，选择要用来对齐直浇口的轴方向。
|
|
流道 (R)
|
设置流道的设计参数。 对于方向，选择要用来对齐浇道的轴方向。
|
|
浇口 (G)
|
设置浇口的设计参数。 对于方向，选择要用来对齐浇口的轴方向。
|
|

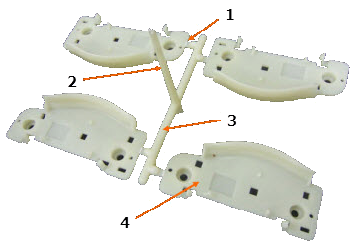

| 典型的四型腔模具布局。 1： 浇口，2： 直浇口，3： 浇道，以及 4： 模具型腔 |
