将壳体网格用于具有统一厚度的薄壁零件。 壳体网格由三角形壳体元素组成且其所需的计算时间比实体网格要短并且不会损害结果精度。
要创建壳体网格，执行以下操作之一：
- 在 PlasticsManager 树
中，双击壳体，然后单击自动或手动，或
- 单击实体网格（自动）(Plastics CommandManager) 上的向下箭头，然后选择壳体网格（手动）或壳体网格（自动）。
|
自动
|
程序将根据零件大小选择最优的三角形壳体元素大小。 壳体网格将在零件离开空心的曲面上创建。 程序仅支持自动网格化单一实体。
|
|
手动
|
您可设置三角形壳体元素的大小并细化选定区域中的网格。 您将在分步过程中设置曲面网格选项，并使用网格编辑工具提高网格质量。
|
要将现有壳体网格转换为实体网格：
- 在 PlasticsManager 树 中，双击实体，然后单击手动。
- 选择使用壳体网格数据。
软件将在零件曲面上应用壳体网格组成，以使用实体元素填充体积。
|

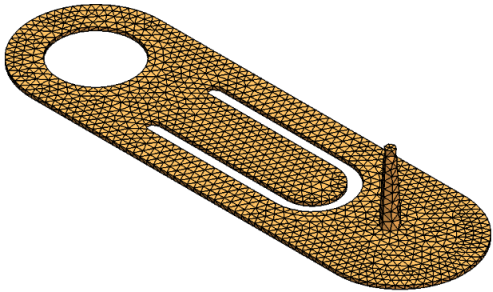

| 使用自动选项创建的壳体网格。 |
|
|

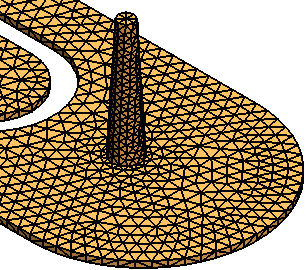

| 使用手动选项创建的壳体网格且局部精制部被设为自动。 更精细的网格将应用到更小的特征。 |
壳体网格的截面视图。 将网格化零件的所有外部曲面。 内部型心是空心的。 |
