Specifica delle tolleranze per creazione guidata fori

È possibile impostare i valori di tolleranza e di precisione quando si creano le funzioni di creazione guidata fori.

La scheda Tipo nel PropertyManager Creazione guidata fori include Tolleranza/Precisione. A seconda del tipo di foro, il PropertyManager visualizza le opzioni per le tolleranze che si applicano alla specifica del foro. Questa sezione è anche disponibile per le funzioni di Creazione guidata fori negli assiemi.

I valori di tolleranza si propagano automaticamente alle didascalie del foro nei disegni. Se si modificano i valori nella didascalia del foro, vengono aggiornati i valori nella parte. È inoltre possibile variare i valori di tolleranza per le configurazioni.

In precedenza era possibile solo aggiungere dei parametri per la tolleranza e la precisione della Creazione guidata fori modificando manualmente le didascalie del foro nei disegni.

Per specificare le tolleranze nella Creazione guidata fori:

  1. Aprire system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\parts\tolerance.sldprt.
  2. Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse su CBORE, quindi su Modifica funzione.
  3. Nel PropertyManager, nella scheda Tipo, espandere Tolleranza/Precisione.
  4. In Tolleranza/Precisione, in Valore didascalia, selezionare Diametro foro passante.
    1. In Tipo di tolleranza, selezionare Bilaterale.
    2. Per Variazione massima, digitare 0,05 mm.
    3. Per Variazione minima, digitare -0,02 mm.
  5. In Tolleranza/Precisione, in Valore didascalia, selezionare Diametro lamatura.
    1. In Tipo tolleranza, selezionare Simmetrica.
    2. Per Variazione massima, digitare 0,05 mm.
    3. Per Precisione unità, selezionare .12 (documento).
  6. Fare clic su .

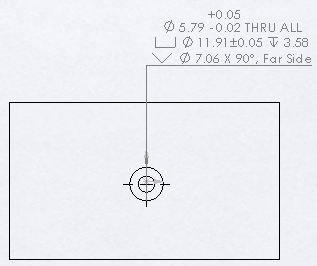

Se viene eseguito un disegno dalla parte, i valori di tolleranza vengono visualizzati nella didascalia del foro.
