곡면 필렛

필렛을 사용하여 각도를 이루는 곡면 바디의 두 인접 면 간 모서리를 둥글게 합니다.

PropertyManage를 사용하려면 필렛 (피처 도구 모음) 또는 삽입 > 곡면 > 필렛 삽입 > 곡면 > 필렛을(를) 클릭합니다.

미리보기 없음 PropertyManager에서 필렛, 부분 미리보기 또는 전체 미리보기을(를) 선택합니다. 모든 종류의 필렛을 미리보기 할 수 있습니다.

부동 반경 필렛의 전체 미리보기 부동 반경 곡면 필렛이 적용되었을 때

다중 반경 필렛의 부분 미리보기 다중 반경 곡면 필렛이 적용되었을 때
곡면 필렛은 대개 솔리드 바디에 수행하는 필렛과 같이 작용하나 몇 가지 예외가 있습니다. 다음을 수행할 수 있습니다.
  • 곡면 바디의 모서리를 필렛할 수 있습니다.
  • 다중 반경 곡면 필렛을 할 수 있습니다.
  • 두 곡면 사이를 필렛하거나, 면 필렛을 할 수 있습니다. 곡면 필렛 작성을 참조하십시오.
  • 곡면 필렛에 세트백 변수를 추가할 수 있습니다.
  • 유지선을 가진 곡면 필렛을 할 수 있습니다.
  • 면 필렛에서 필렛된 곡면을 잘라내거나 유지할 수 있습니다.
  • 곡면에 유동 반경 필렛.

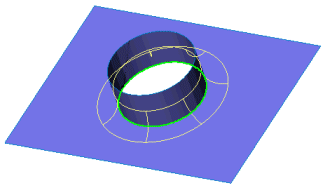

    회전 곡면에 필렛이 적용되지 않았을 때 회전 곡면에 다중 반경 필렛을 적용했을 때
  • 면으로 수직면 반대 방향 을 클릭해서 필렛 방향을 반대로 지정합니다.
다음과 같이 할 수 있습니다.
  • 피처 유지 옵션으로 곡면 바디 컷을 보존합니다.
    곡면 필렛의 피처 유지 옵션은 솔리드 필렛에서와 다르게 작동합니다. 솔리드 파트에서는 필렛 영역에 보스나 컷 피처가 있는 경우 필렛 처리 시 피처를 유지할 수 있지만 곡면 바디에서는 보스만 유지할 수 있고 컷은 유지할 수 없습니다.
  • FeatureManager 디자인 트리에서 필렛할 곡면을 선택합니다.
