Diâmetro nominal
|
Para tubo, tubulação rígida, conduíte elétrico e acessórios circulares definidos pelo usuário: O diâmetro nominal da porta. Esta dimensão corresponde à dimensão DiâmetroNominal@EsboçoFiltro nas peças de tubo rígido ou tubo flexível. Se o acessório tiver somente uma configuração, você pode fazer o seguinte:
-
Digite um valor.
- Clique em Selecionar tubo rígido (ou Selecionar tubo flexível), procure um tubo rígido ou tubo flexível e selecione uma configuração para usar o diâmetro nominal.
Se o acessório tiver várias configurações, especifique os diâmetros em uma tabela, usando o cabeçalho de coluna Diâmetro@PontoC<n>.
Para conectores elétricos: Use o diâmetro nominal para calcular um tamanho aproximado do cabo ou rota do fio. Depois de inserir os cabos ou fios na rota, você pode ajustar o tamanho conforme necessário.
|
|
Altura
|
Define a altura e largura de dutos elétricos, suportes de cabos e rotas retangulares definidas pelo usuário . |
|
Largura
|
| |
Selecionar da peça
|
|
Configuração básica
|
Selecione uma configuração para dimensionar o componente para corresponder ao acessório.
|
|
Espessura da parede
|
Use esta opção para definir o diâmetro padrão ou os valores de altura e largura da peça.
|
|
| |
Alinhamento
|
|
Alternar posição do pino1
|
Somente para leitura.) Com base na configuração.
|
|
| |
Comprimento do adaptador
|
Especifica o comprimento de adaptador predeterminado a ser estendido do conector ou acessório quando ele é inserido nas rotas. Se você definir o valor como 0, será usado um adaptador com um comprimento de 1,5 vezes o diâmetro da rota. É possível definir o comprimento do adaptador em tabelas de projeto usando o parâmetro ComprimentoAdaptador@PontoC<n>. Para cabos de fita e cabos flexíveis, deixe o comprimento do adaptador com o valor 0 ou defina um valor maior do que a metade da largura do cabo, para assegurar que as dobras feitas perto do conector possam ser criadas corretamente. |
| |
Comprimento reto mínimo
|
(somente para tubos flexíveis) Especifica o comprimento mínimo do tubo reto necessário para o início e o final de uma rota. Você pode definir o comprimento reto mínimo em tabelas de projeto usando o parâmetro ComprimentoMínimoReto@PontoC<n>. |
| |
Ajuste de comprimento final
|

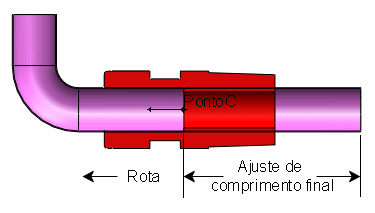

(somente para tubos flexíveis) Especifica um valor para adicionar ao comprimento de corte do tubo. Você pode definir o ajuste do comprimento final em tabelas de projeto usando o parâmetro AjusteComprimentoFinal@PontoC<n>. No exemplo a seguir, o ajuste do comprimento final proporciona ao fabricante uma extensão adicional do tubo para facilitar a operação de dobragem. Após a dobragem, o tubo é cortado no ponto de conexão para que o acessório possa ser incluído no final da rota.
|
| |
Nome do campo de especificação
|
(somente para tubos rígidos e flexíveis) Opções de filtros de componentes de posicionamento com especificações de correspondência. Um campo opcional na tabela de projeto de peças com várias configurações. |
| |
Valor da especificação
|
(somente para tubos rígidos e flexíveis) Se o acessório tiver somente uma configuração, digite o valor associado ao Nome do campo especificação. Se o acessório tiver várias configurações, especifique os valores em uma tabela, usando o cabeçalho de coluna Especificação@PontoC<n>. |
| |
ID da porta
|
(somente para tubos rígidos e flexíveis) Especifica as portas de rota do equipamento usadas quando você define uma montagem de rota a partir de um arquivo P&ID. As portas de rota do equipamento determinam as conexões da rota. Sem o ID da porta, o SOLIDWORKS Routing conecta o equipamento a partir da porta com o diâmetro mais próximo. |
| |
Comprimento de fio interno adicional
|
(somente para itens elétricos) Especifica um valor para adicionar ao comprimento de corte do cabo considerando a parte traseira da fita, terminação etc. Você pode também adicionar o comprimento de corte do cabo definindo um percentual de folga em Opções de rota. O comprimento de corte calculado do cabo é adicionado ao percentual de folga para levar em conta arqueamentos, torceduras, etc., que podem ocorrer nas instalações reais.
|
| |
Id do pino esquemático 2D
|
(somente para itens elétricos). Define os números dos pinos do conector. Se o conector tiver vários pinos e tiver vários PontosC para cada número do pino, esta opção definirá o número do pino correspondente. Se o conector tiver vários pinos, mas tiver apenas um PontoC, esta opção definirá todos os números de pinos separados por aspas duplas (","), por exemplo 1,2,3,4.
|
|
(Somente para cabos de fita e cabos flexíveis). Define a largura do cabo.
|
|
|
(Somente para cabos de fita e cabos flexíveis). Define a espessura do cabo.
|
|
Selecionar cabo
|
(Somente para cabos de fita e cabos flexíveis). Define os valores de largura e de espessura por meio da seleção de um cabo de fita na Biblioteca de Cabos/Fios.
|
|
Alinhamento
|
(Somente para cabos de fita e cabos flexíveis). Especifica a aresta com a qual alinhar a largura do cabo.
|
|
Alternar posição do pino1
|
(Somente para cabos de fita) Alterna o lado designado como o lado do Pino1 conforme mostrado na visualização. Na montagem do cabo, a posição do Pino1 é indicada por uma faixa vermelha ao longo do cabo.
|
|
Inverter direção de alinhamento
|
Troca a direção normal para cabos flexíveis, dutos retangulares ou bandejas de cabos.
|
|
