Tabelas de cálculo de dobras

Você pode calcular o comprimento desenvolvido das peças de chapa metálica usando as tabelas de cálculo de dobras.

Com as tabelas de cálculo de dobras você pode definir diferentes intervalos angulares, atribuir equações a eles e calcular o comprimento desenvolvido da peça.

O local predeterminado para tabelas de cálculo de dobras é diretório_de_instalação\lang\english\Sheetmetal Bend Tables.

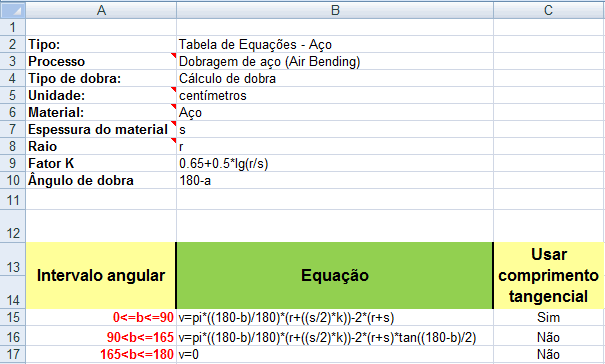

Exemplo de tabela de cálculo de dobras:

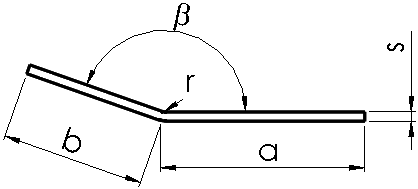

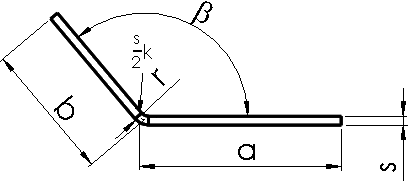

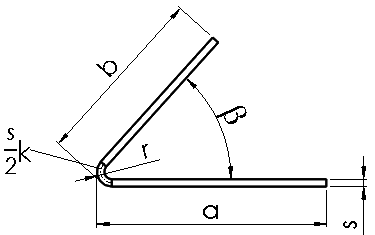

Coluna A	Mostra as variáveis que podem ser usadas nas equações: s = espessura do material r = raio da dobra Fator K = o fator k (você pode usar uma equação ou um valor) ß = ângulo de abertura
Intervalo angular	Permite definir os intervalos angulares. O intervalo angular define os diversos intervalos que precisam ser usados para cálculos específicos. Defina o menor valor angular do intervalo à esquerda de ß ß = variável de ângulo Defina o maior valor angular do intervalo à direita de ß
Equação	Permite definir a equação a ser usada para o intervalo angular. Também é possível usar um valor constante.
usar comprimento da tangente	Permite determinar o método para o cálculo dos flanges: ponto virtual ou comprimento da tangente. A equação que calcula o comprimento desenvolvido é: LD = A + B + V, onde V pode ser negativo. Quando V é negativo, equivale a usar a dedução de dobra, embora a equação seja para a tolerância de dobra.
