Criação de símbolos personalizados

Você pode criar símbolos personalizados para utilizar na maioria das anotações, tabelas e dimensões em um desenho do SOLIDWORKS.

Antes de começar, você deve fazer um backup do arquivo original do símbolo, gtol.sym, localizado emletra da unidade:\lang\english. Navegue até o arquivo, faça uma cópia dele e salve em um diretório diferente para que você possa recuperá-lo se necessário.

Personalização de um símbolo

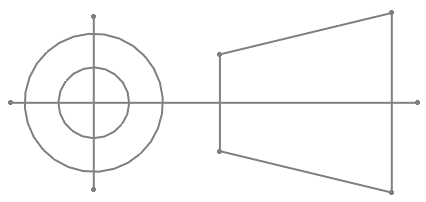

Neste exemplo, você cria um símbolo de projeção do 3º diedro composto por dois círculos e seis linhas no arquivo

gtol.sym.

Para personalizar esse símbolo:

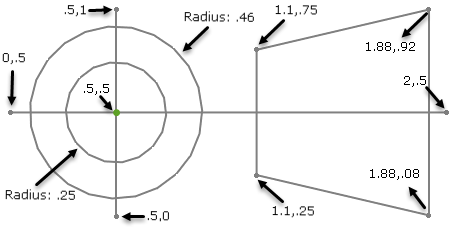

  1. Na grade quadrada imaginária de 1 x 1, dimensione o símbolo de projeção do 3º diedro conforme mostrado:
  2. Para adicionar o código que produz o símbolo de projeção do 3º diedro no arquivo gtol.sym , insira estas linhas em uma nova categoria ou em uma categoria existente:

            *THIRD, Third Angle Projection
A,CIRCLE .5,.5,.25
A,CIRCLE .5,.5,.46
A,LINE 0,.5,2,.5
A,LINE .5,0,.5,1
A,LINE 1.1,.25,1.1,.75
A,LINE 1.1,.25,1.88,.08
A,LINE 1.1,.75,1.88,.92
A,LINE 1.88,.08,1.88,.92
    Siga o formato de maneira exata e não adicione ou remova espaços.
  3. Salve o arquivo e saia do SOLIDWORKS.
  4. Reinicie o SOLIDWORKS.
  5. Abra um desenho.
  6. Clique em Nota (barra de ferramentas Anotação) ou em Inserir > Anotações > Nota.
  7. No PropertyManager, em Formato do texto, clique em Adicionar símbolo.
  8. Na janela pop-up, clique em Mais símbolos.
  9. Na caixa de diálogo Símbolo:
    1. Localize a categoria utilizada.
    2. Passe o cursor sobre o símbolo de projeção do 3º diedro.
    3. Selecione o símbolo e clique em OK.
    Você verá seu ícone e a descrição, por exemplo:

    <SCR-THIRD> é o rótulo exibido quando os símbolos recebem dimensões.
    Se você compartilhar o desenho com outros, eles precisarão de seu arquivo gtol.sym para visualizar seus símbolos personalizados.

Explicação do arquivo GTOL.SYM

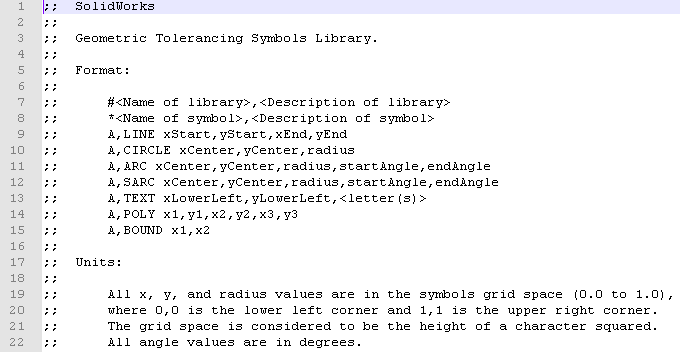

O arquivo gtol.sym tem uma seção na parte superior explicando o formato e as unidades utilizadas para fazer símbolos.

No arquivo, categorias de símbolos são agrupadas e cada categoria contém várias bibliotecas e símbolos.

Bibliotecas são formatadas como: #<Nome da biblioteca>,<Descrição da biblioteca>.

Símbolos são formatados como: *<Nome do símbolo>,<Descrição do símbolo>.

Linhas começando com “A” definem uma parta da forma geométrica de um símbolo. Símbolos geralmente têm mais de uma dessas linhas.

BOUND é uma variável de controle para os símbolos no arquivo gtol.sym. BOUND controla o espaçamento horizontal de um símbolo dentro de uma linha de texto em notas e dimensões.

Ponto e vírgula precede as linhas comentadas (que são ignoradas).

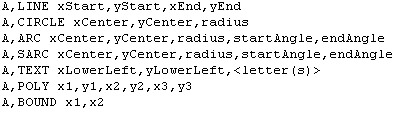

Símbolos são compostos de formas geométricas que podem ser compostas de linhas, arcos, círculos, polilinhas e caracteres alfanuméricos. Os formatos desses formatos são:

Os símbolos são definidos em uma grade quadrada imaginária de1 x 1, onde 0,0 é o canto inferior esquerdo e 1,1 é o canto superior direito. No entanto, eles não se limitam a essa grade. Você pode também usar números maiores que 1,0 e menores que 0,0.

Este é um exemplo de uma grade quadrada com suas coordenadas indo de 0,0 a 1,1:

Um exemplo de como uma linha é definida em uma grade quadrada:
