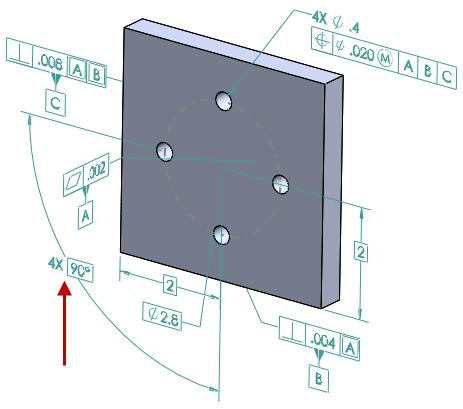

Uso de esquemas de dimensão polar para peças com tolerância geométrica

A ferramenta Esquema de dimensão automática do DimXpert suporta esquemas de dimensionamento polar.

Para usar esquemas de dimensão polar para peças com tolerância geométrica:

1. Clique em Ferramentas > Opções > Propriedades do documento > DimXpert > Tolerância geométrica.
2. Na caixa de diálogo, em Dimensões básicas, selecione Criar dimensões básicas e Polar.
3. Clique em OK.
4. Clique em Esquema de dimensão automática ou em Ferramentas > MBD Dimension > Esquema de dimensão automática.
5. No PropertyManager, em Configurações, em Dimensionamento de padrão, selecione Polar.
6. Defina as opções.
7. Clique em .
