Adicionar linhas de explosão

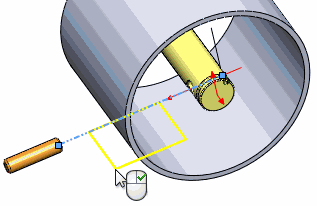

No exemplo, uma linha de rota é adicionada entre um pino e um furo em um eixo na vista explodida.

1. Selecione uma face, uma aresta circular ou uma aresta reta em cada um dos dois itens que você deseja conectar.
   Por exemplo, selecione a face do furo e a aresta circular do pino:




   Uma visualização da rota é exibida.




2. Clique em .
   A linha de rota é exibida.





   A ferramenta Linha de rota permanece ativa para que você possa inserir várias linhas.

   Todas as linhas em um esboço de linha de explosão são exibidas na fonte de linha mista dupla.
3. Adicione mais linhas de rota ou clique em novamente para fechar o PropertyManager.

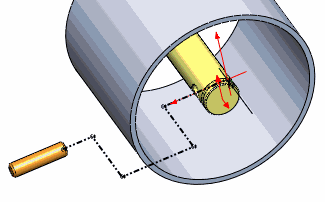

Neste exemplo, uma linha de rota é um esboço de linha de explosão que passa através de um componente, para que um desvio seja adicionado para passar em volta do componente.

1. Clique em Linha com desvio (barra de ferramentas Explodir esboço).
2. Clique em uma linha para começar o desvio.
3. Mova o ponteiro para visualizar a largura e a profundidade do desvio.




   Se você clicar na linha de esboço e liberar o ponteiro, poderá alterar os planos no esboço 3D pressionando Tab. Se você clicar e arrastar (sem liberar), você não pode alterar os planos.
4. Clique novamente para concluir o desvio.




   A ferramenta Desvio permanece ativa para que seja possível inserir vários desvios.

5. Clique em para fechar o PropertyManager.
