Posicionamentos de largura

Um posicionamento de largura restringe uma guia entre duas faces planas.

As referências da largura podem incluir:

• Duas faces planas paralelas
• Duas faces planas não paralelas (com ou sem inclinação)

As referências da guia podem incluir:

• Duas faces planas paralelas
• Duas faces planas não paralelas (com ou sem inclinação)
• Uma face cilíndrica ou eixo

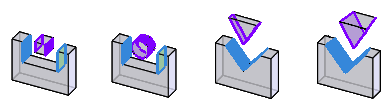

Exemplos:

Para adicionar um posicionamento de largura:

1. Clique em Posicionamento (barra de ferramentas Montagem) ou em Inserir > Posicionamento.
2. Em Posicionamentos avançados, clique em Largura .
3. Em Seleções de posicionamento:
   1. Selecione duas faces planas para Seleções de largura.
   2. Selecione duas faces planas, ou uma face cilíndrica ou eixo, para Seleções de guia.
4. Em Posicionamentos avançados, selecione uma das seguintes restrições:

   Opção	Descrição
   Centralizado	Centraliza uma guia na largura de uma ranhura.
   Livre	Permite que os componentes se movam livremente dentro dos limites das faces ou planos selecionados em relação aos componentes.
   Dimensão	Define a distância ou dimensão de ângulo de um conjunto de seleção para o conjunto oposto de seleção de faces ou planos mais próximo.
   Porcentagem	Define a distância ou o ângulo com base em uma dimensão de valor percentual de um conjunto de seleção para o centro do outro.

5. Clique em .
   Os componentes se alinham de modo que a guia seja centralizada entre as faces da ranhura. A guia pode transladar ao longo do plano central da ranhura e girar sobre um eixo normal ao plano central. O posicionamento de largura impede a guia de transladar ou girar lateralmente.
