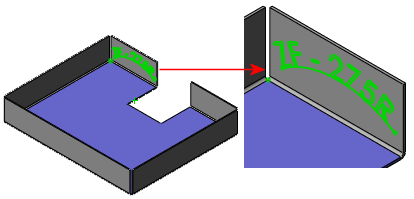

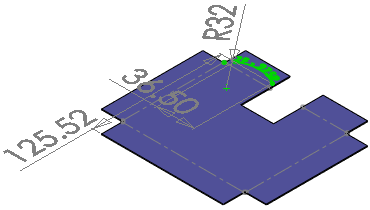

Exibir as dimensões de esboço no estado planificado Para exibir as dimensões de esboço no estado planificado: Crie uma peça de chapa metálica contendo um esboço com dimensões em uma face. Planifique o modelo. Na Árvore de projeto do FeatureManager, em Padrão plano , expanda Transformação de esboço . Clique duas vezes no esboço derivado para exibir as dimensões no estado planificado. Tópico paiPadrão plano PropertyManager de Padrão-Plano Salvar padrões planos de chapa metálica como arquivos DXF Planificar dobras de chapa metálica
