Автоматическая граница

Инструмент Автоматическая граница позволяет контролировать каждый аспект границы формата листа, в том числе расположение зоны и размер границы.

С помощью инструмента Автоматическая граница границы и зоны автоматически обновляются, чтобы соответствовать изменениям на вкладке Параметров зоны диалогового окна Свойства листа, что исключает необходимость вручную редактировать формат листа. Также можно включить маску области поля, где не показаны элементы форматирования, такие как метки и разделители. Это полезно, когда необходимо замаскировать область на листе для заметок.

Для использования инструмента Автоматическая граница:

  1. На чертеже выберите Редактировать основную надпись (Панель инструментов формата листа).
  2. Выберите Автоматическая граница (Панель инструментов формата листа).
  3. Задайте следующие параметры:
    • На первой странице PropertyManager Автоматическая граница выберите элементы для удаления из формата листа. Например, можно удалить существующие объекты формата, прежде чем создавать новую автоматическую границу.
      Когда используется инструмент Автоматическая граница, границы и делители зоны автоматически выравниваются и обновляются по существующим зонам.
    • На второй странице определите поля, границы и зоны.

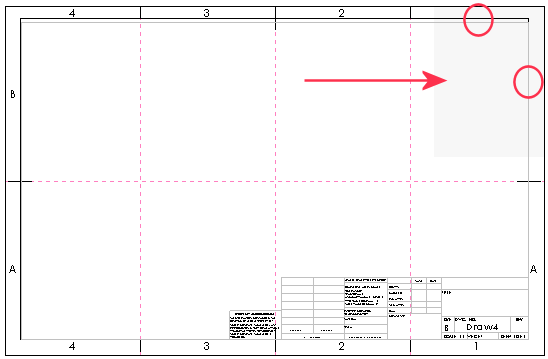

    • На третьей странице определите области маски поля для меток зоны и делителей, которые предоставляют удобное место для заметок. В этом примере маскированная область поля содержит метки в верхней правой зоне.

  4. Нажмите .

Создание компоновки зоны

В данном примере используется альбомный формат листа B (ANSI). Во-первых, удалите имеющиеся метки зоны и разделители. Затем добавьте новую информацию зоны для создания четырех строк и шесть столбцов.

Для отображения или скрытия линий зоны чертежа нажмите Вид > Интерфейс пользователя > Линии зоны.

Чтобы создать расположение зоны:

  1. Создайте новый чертеж и выберите Альбомный B (ANSI) в качестве формата/размера листа.
  2. Выберите Редактировать основную надпись (Панель инструментов формата листа).
  3. Выберите Автоматическая граница (Панель инструментов формата листа).
  4. Чтобы удалить существующие метки и разделители зоны, на первой странице PropertyManager выберите буквы и разделители зоны для удаления с листа. По мере выбора букв и разделителей заметки и линии появляются в Списке удаления.
    Эти объекты не будут удалены с листа до тех пор, пока вы не нажмете .
  5. Нажмите .
  6. В разделе Размер зоны выберите Равные размеры и задайте в поле Ряды значение 4, а в поле Столбцы — 6.
  7. В разделе Форматирование зоны:
    1. Выберите Показать разделители зон.
    2. Задайте Длину разделителя зоны равной 0,25 дюйма
    3. Задайте Длину внешнего центрального разделителя зоны равной 0,25 дюйма
    4. Задайте Длину внутреннего центрального разделителя зоны равной 0,25 дюйма
    5. В разделе Метки зоны выберите Показать столбцы и Показать строки.
  8. Нажмите .
  9. В разделе Маска поля выберите Плюс .
  10. В графической области вы можете изменить размер маски и перетащить ее на метки видов и разделители зоны, чтобы замаскировать их.
  11. Нажмите .
  12. Выберите Правка > Лист или нажмите правой кнопкой мыши в любой пустой области листа чертежа, или значок листа в дереве конструирования FeatureManager, а затем выберите Редактировать лист.
После создания границ и разделителей зоны с помощью инструмента Автоматическая граница любые изменения, внесенные в зоны с помощью инструмента или Свойства листа > Параметры зоны, будут автоматически обновлены.
