创建剖面

要显示模型的内部零件，您可以通过添加剖切基准面创建剖面视图。

您可以使用标准移动控件来操作剖切基准面。 您可以使用多个剖切基准面来进一步分解模型。 数量没有限制。

在 SOLIDWORKS Visualize Professional 中，您也可以用模拟模型的方式为剖切基准面的效果制作动画。

要创建剖面视图，请执行以下操作：

  1. 在模型选项卡上，单击添加 ，然后单击新建剖面。
    您还可以通过单击 项目 > 模型 > 新建剖面 创建剖面。

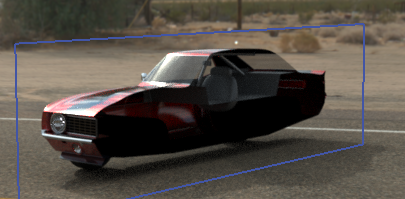

    切割基准面在视口中显示为几乎透明的模糊平面，可自动拉伸至整个模型。

  2. 在模型树中，选择剖切基准面。
    剖切基准面参数已列在模型树下方。
  3. 键入基准面名称。
  4. 使用旋转和转换选项来修改基准面的方向。

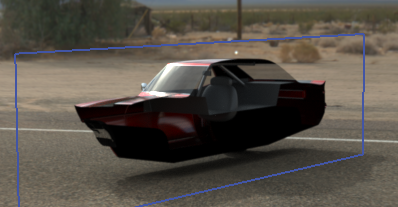

    • 要反转基准面，请单击翻转。

    • 要将基准面旋转 90º，请单击旋转选项之一。

    • 要翻转基准面，请在转换下，更改一个或多个旋转 XYZ 值。

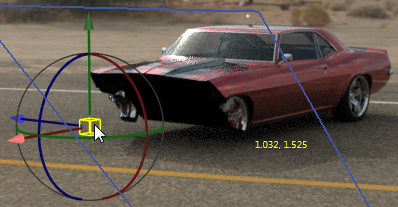

    您还可以使用转换操作器修改基准面的位置。 要启用操作器，请右键单击模型集中的剖切基准面，然后单击操作 > 移动。
    。

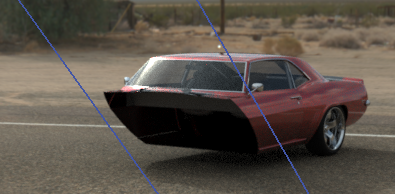

  5. 要添加额外的切割基准面，请单击新的切割基准面。

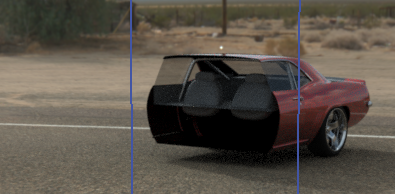

  6. 选择第二个基准面，然后使用相同控件对其进行操作。

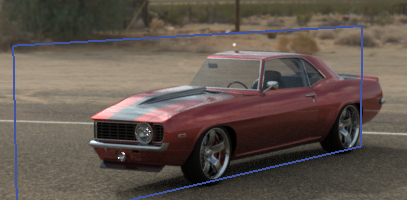

  7. 要隐藏剖切基准面，请执行以下一项操作：
    • 在模型集中，右键单击剖切基准面，然后单击隐藏切割基准面。
    • 在剖切基准面参数中，单击隐藏。
  8. 要移除剖切基准面，请在模型集中右键单击剖切基准面，然后单击删除。
您也可以在 SOILIDWORKS Visualize Professional 中为这些剖切基准面制作动画。

剖切基准面将影响布景中的所有几何体。 它们无法仅应用于特定零件、组或模型。
