Confronto delle opzioni di orientamento dei componenti

Per confrontare le opzioni di orientamento dei componenti:

  1. Aprire system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\mirror_pattern\TopAssembly.SLDASM.
  2. Fare clic su Ripetizione del componente lineare > Specchia componenti (barra degli strumenti Assieme).
  3. Selezionare Specchia piano per Specchia piano e selezionare Assieme valvola<1> per Componente da specchiare.
  4. Fare clic su Avanti per andare a Passaggio 2: Imposta orientamento.
  5. In Tipo di specchiatura, selezionare Origine del componente.
  6. In Orienta componenti, selezionare un'opzione di orientamento del componente.

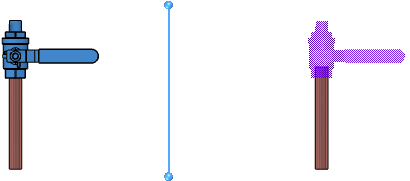

    X specchiato, Y specchiato

    Gli assi X e Y si specchiano intorno al piano.

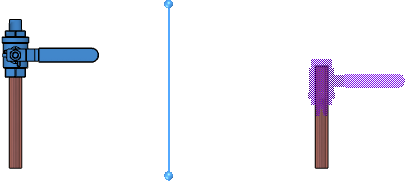

    X specchiato e capovolto, Y specchiato

    Gli assi X e Y sono specchiati rispetto al piano con la direzione dell'asse X invertita.

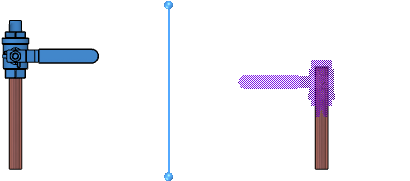

    X specchiato, Y specchiato e capovolto

    Gli assi X e Y sono specchiati rispetto al piano con la direzione dell'asse Y invertita.

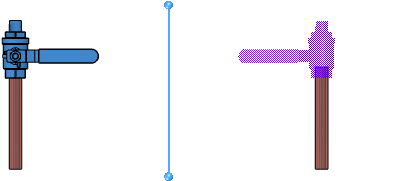

    X specchiato e capovolto, Y specchiato e capovolto

    Gli assi X e Y si specchiano intorno al piano con la direzione degli assi X e Y invertita.
