구멍 테이블의 문서 수준 제도 설정을 지정할 수 있습니다.도면에서만 사용할 수 있습니다.
이 페이지를 여는 방법
도면을 연 상태에서 옵션
(표준 도구 모음)을(를) 클릭하고 문서 속성 탭을 선택한 다음 을(를) 선택합니다.
일반 제도 표준
|
일반 제도 표준
|
선택한 제도 표준 페이지 설정을 사용합니다. |

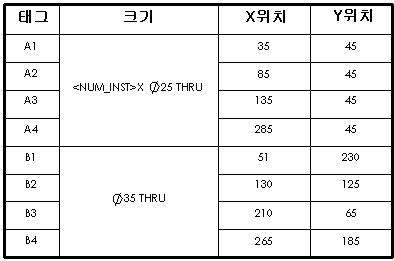

괘선
|
바깥쪽 테두리
|
테이블의 바깥쪽 테두리 선 두께를 지정합니다. |
|
안쪽 테두리
|
테이블의 안쪽 그리드 선의 선 두께를 지정합니다. |
위치 정밀
단위 정밀
|
구멍 위치값 소수점 뒤에 올 자릿수를 선택합니다. |
|
영숫자 컨트롤

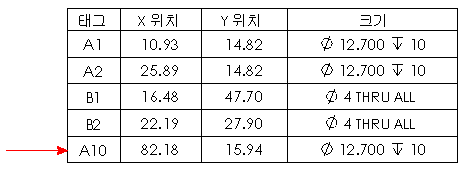

구멍 테이블 태그 시퀀스로 사용할 글자나 숫자를 선택합니다.
|
A, B, C
|
문자를 사용한 구멍 태그 시퀀스가 우선합니다. |
|
|
1, 2, 3
|
구멍 태그 시퀀스를 숫자로 정의합니다. |
|
레이어
|
레이어
|
레이어를 선택합니다. 문서 속성에서 레이어를 선택할 수 있으려면, 도면에 먼저 레이어를 작성해야만 합니다.
|
이 레이어 설정을 적용하려면, 도면뷰의 레이어 (레이어 도구 모음)로 표준 규격대로를 선택해야 합니다.
원점 표시기호
원점 표시기호
|
원점 표시 규격을 선택하거나, 표준 규격대로를 선택하여 일반 제도 표준을 사용합니다.
|
ANSI, BSI:
ISO, GB:
DIN, JIS, GOST:
|
프로파일 중심에서 각도/오프셋
|
각도
|
구멍의 중심을 지나는 수직선과 태그가 이루는 각도입니다.
|
|
오프셋
|
태그에서 구멍 프로파일까지의 거리
|
이중 치수
|
이중 치수 표시(U)
|
이중 단위로 치수를 표시하기 위해 선택합니다. |
|
이중 치수 단위 표시
|
치수를 표시할 두 번째 단위를 표시합니다. |
| 치수값 위치 |
위쪽
아래쪽
오른쪽
왼쪽
|
