일반 및 고품질 메시 정의

선형 정적 스터디의 메시 형성이 개선되어 일반 품질 및 고품질 솔리드 요소가 단일 메시 정의에서 모두 공존할 수 있습니다.

고품질 메시 또는 일반 품질 메시로 작성할 솔리드 바디를 선택할 수 있습니다. 시뮬레이션은 일반 품질 및 고품질 사면체 요소가 포함된 하이브리드 메시 정의로 실행됩니다. 하이브리드 메시는 솔리드 바디가 있는 선형 정적 스터디에서만 사용할 수 있습니다.

• 솔리드 바디에 일반 품질 메시를 지정하는 방법:

  Simulation 정적 스터디에서 바디를 오른쪽 클릭하고 일반 품질 메시 적용 을 클릭합니다. 바디 옆에 직선이 있는 파란색 4면체 요소의 아이콘 은 일반 품질 메시 지정을 나타냅니다.

• 솔리드 바디에 고품질 메시를 지정하는 방법:

  바디를 오른쪽 클릭하고 고품질 메시 적용 을 클릭합니다. 바디 옆에 곡선이 있는 파란색 4면체 요소의 아이콘 은 고품질 메시 지정을 나타냅니다.

• 스터디에서 모든 솔리드 바디에 일반 품질 또는 고품질 메시를 지정하는 방법:

  파트 폴더 를 오른쪽 클릭하고 전체에 일반 품질 메시 적용 또는 전체에 고품질 메시 적용 을 클릭합니다.

메시 PropertyManager의 메시 품질 탭에서 선택한 솔리드 바디에 일반 또는 고품질 메시 품질을 지정할 수도 있습니다.

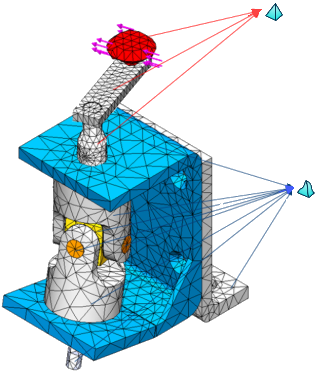

이미지는 일반 품질 및 고품질 메시가 지정된 바디를 나타냅니다.
