분산 커플링의 도입으로 핀 및 볼트 커넥터 형성이 개선되었습니다.
분산 커플링을 사용하면 핀 및 볼트 커넥터에 연결된 면을 변형시켜 커넥터의 동작을 보다 사실적으로 표현할 수 있습니다. 핀 및 볼트의 분산 커플링은 선형 정적 스터디에서만 사용할 수 있습니다.
커넥터 PropertyManager의 연결 유형 아래에서 분산을 선택합니다.
새 핀 및 볼트 커넥터 정의의 경우 기본 연결 유형은 분산입니다. 이전 커넥터 정의의 경우 연결 유형은 강결합입니다.
연결 유형을 분산으로 설정하는 경우 분산 커플링을 형성하면 볼트 헤드 및 너트의 각인 영역 내 커플링 절점 그룹에 참조 절점(볼트 생크의 빔 요소 절점)이 연결됩니다. 분산 커플링은 커플링 절점의 모션을 참조 절점의 평행이동 및 회전으로 구속합니다. 헤드 및 너트 각인 영역 내부에 있는 절점은 서로 비례하여 변형될 수 있습니다.
이 구속 조건은 커플링 절점에서 무게 계수를 통해 하중의 전달을 제어할 수 있는 방식으로 합리적으로 적용됩니다. 예를 들어, 구속 조건은 커플링 절점의 하중 합계가 참조 절점에서 총 예하중과 동일하도록 볼트의 예하중을 분산시킵니다. 이 경우 균일한 무게 계수가 적용됩니다.
분산 연결은 볼트 헤드와 너트 접촉 영역에서 보다 현실적인 응력과 변위 필드를 생성합니다.
강결합은 강결합 막대의 강성이 높기 때문에 연결된 부품의 헤드 및 너트 영역 내부에 응력 핫스폿 영역을 생성합니다. 분산 연결을 사용하면 이러한 높은 응력을 없앨 수 있습니다.

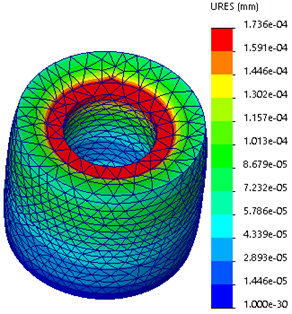

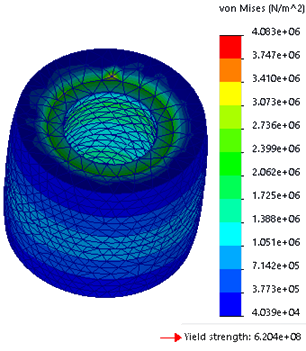

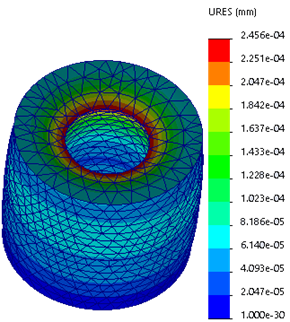

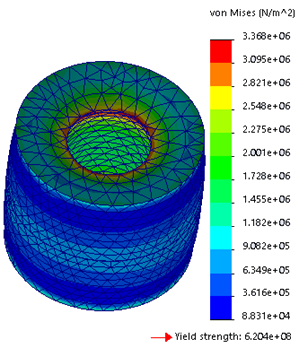

이 이미지는 초기 응력 하중이 1,000N인 볼트로 연결된 두 개의 원통형 부품을 보여 줍니다. 두 부품 사이에는 관통 없음 접촉이 존재합니다.
