비선형 정적 또는 비선형 동적 스터디를 실행한 후 각 솔루션 단계에서 선택한 지오메트리의 자유물체력을 나열할 수 있습니다.
비선형 정적 대화 상자에서 자유물체력 계산을 클릭합니다.
해석이 완료되면 결과를 오른쪽 클릭하고 결과 하중 표시를 클릭합니다. 옵션 아래에서 자유물체력을 선택합니다.
지오메트리 요소(면, 모서리 또는 꼭지점) 또는 바디를 선택하여 정의된 솔루션 단계에서 선택한 요소에 작용하는 자유물체력을 나열합니다.
자유물체력은 접촉, 외부 하중, 구속 조건, 또는 커넥터에서 발생할 수 있습니다.
자유물체 계산은 2D 단순화 스터디에 사용할 수 없습니다.

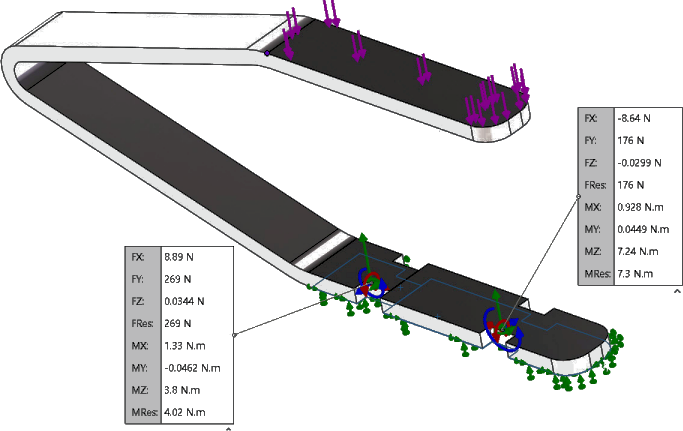

표 1. 선택한 면의 자유물체력 목록  |
