변수 인스턴스가 있는 부품 패턴 선형 및 원형 부품 패턴의 개별 인스턴스에 대한 선형 또는 각도 간격을 변경하여 패턴 간격을 덮어쓸 수 있습니다. 속성 표시기에서 다음 옵션을 사용하여 인스턴스의 간격과 방향을 수정할 수 있습니다. 씨드에서 거리 씨드 부품에서 절대값을 지정합니다. 양수 값만 사용합니다. 선형 부품 패턴에 사용할 수 있습니다. 씨드에서의 각도 씨드에서 선택한 인스턴스까지의 각도를 지정합니다. 양수 값만 사용합니다. 원형 부품 패턴에 사용할 수 있습니다. 공칭에서 오프셋 선택한 인스턴스의 공칭 위치에 대한 상대 값을 지정합니다. 인스턴스의 공칭 위치는 수정 전 인스턴스 위치입니다. 양수 및 음수 값을 지정할 수 있습니다. 음수 값의 경우 씨드까지의 절대 거리가 양수여야 합니다. 선형 및 원형 부품 패턴에 사용할 수 있습니다. 선형 부품 패턴 및 원형 부품 PropertyManager에서 인스턴스 건너뛰기 이름이 인스턴스 덮어쓰기로 변경되었습니다. 건너뛴 인스턴스 에서 건너뛸 인스턴스를 지정할 수 있습니다. 수정된 인스턴스 를 사용하여 수정할 인스턴스를 지정합니다. 상위 주제무늬 부품 대칭 복사 PropertyManager 패턴 이용 부품 패턴 선형 부품 패턴에서 인스턴스 수정 선형 부품 패턴에서 인스턴스를 수정하는 방법: system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\patterns\Vary_Pattern.SLDASM을 엽니다. FeatureManager 디자인 트리에서 LocalLPattern1 을 오른쪽 클릭하고 피처 편집 을 클릭합니다. PropertyManager의 인스턴스 덮어쓰기에서 수정된 인스턴스 를 클릭합니다. 그래픽 영역에서 패턴 인스턴스에 분홍색 선택 구를 표시합니다. 4,1에 대한 선택 구를 클릭하고 인스턴스 수정을 클릭합니다. 속성 표시기에서 공칭에서 방향 1 오프셋의 값을 -60mm로 수정하고 속성 표시기 외부를 클릭합니다. 그림자 인스턴스가 새 위치에 표시됩니다. PropertyManager에서 를 클릭합니다. 브래킷은 더 이상 파이프 뒤에 없습니다.
변수 인스턴스가 있는 부품 패턴 선형 및 원형 부품 패턴의 개별 인스턴스에 대한 선형 또는 각도 간격을 변경하여 패턴 간격을 덮어쓸 수 있습니다. 속성 표시기에서 다음 옵션을 사용하여 인스턴스의 간격과 방향을 수정할 수 있습니다. 씨드에서 거리 씨드 부품에서 절대값을 지정합니다. 양수 값만 사용합니다. 선형 부품 패턴에 사용할 수 있습니다. 씨드에서의 각도 씨드에서 선택한 인스턴스까지의 각도를 지정합니다. 양수 값만 사용합니다. 원형 부품 패턴에 사용할 수 있습니다. 공칭에서 오프셋 선택한 인스턴스의 공칭 위치에 대한 상대 값을 지정합니다. 인스턴스의 공칭 위치는 수정 전 인스턴스 위치입니다. 양수 및 음수 값을 지정할 수 있습니다. 음수 값의 경우 씨드까지의 절대 거리가 양수여야 합니다. 선형 및 원형 부품 패턴에 사용할 수 있습니다. 선형 부품 패턴 및 원형 부품 PropertyManager에서 인스턴스 건너뛰기 이름이 인스턴스 덮어쓰기로 변경되었습니다. 건너뛴 인스턴스 에서 건너뛸 인스턴스를 지정할 수 있습니다. 수정된 인스턴스 를 사용하여 수정할 인스턴스를 지정합니다. 상위 주제무늬 부품 대칭 복사 PropertyManager 패턴 이용 부품 패턴 선형 부품 패턴에서 인스턴스 수정 선형 부품 패턴에서 인스턴스를 수정하는 방법: system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\patterns\Vary_Pattern.SLDASM을 엽니다. FeatureManager 디자인 트리에서 LocalLPattern1 을 오른쪽 클릭하고 피처 편집 을 클릭합니다. PropertyManager의 인스턴스 덮어쓰기에서 수정된 인스턴스 를 클릭합니다. 그래픽 영역에서 패턴 인스턴스에 분홍색 선택 구를 표시합니다. 4,1에 대한 선택 구를 클릭하고 인스턴스 수정을 클릭합니다. 속성 표시기에서 공칭에서 방향 1 오프셋의 값을 -60mm로 수정하고 속성 표시기 외부를 클릭합니다. 그림자 인스턴스가 새 위치에 표시됩니다. PropertyManager에서 를 클릭합니다. 브래킷은 더 이상 파이프 뒤에 없습니다.

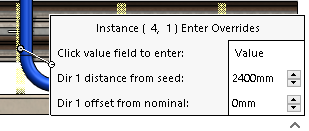

선형 부품 패턴에서 인스턴스 수정 선형 부품 패턴에서 인스턴스를 수정하는 방법: system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\patterns\Vary_Pattern.SLDASM을 엽니다. FeatureManager 디자인 트리에서 LocalLPattern1 을 오른쪽 클릭하고 피처 편집 을 클릭합니다. PropertyManager의 인스턴스 덮어쓰기에서 수정된 인스턴스 를 클릭합니다. 그래픽 영역에서 패턴 인스턴스에 분홍색 선택 구를 표시합니다. 4,1에 대한 선택 구를 클릭하고 인스턴스 수정을 클릭합니다. 속성 표시기에서 공칭에서 방향 1 오프셋의 값을 -60mm로 수정하고 속성 표시기 외부를 클릭합니다. 그림자 인스턴스가 새 위치에 표시됩니다. PropertyManager에서 를 클릭합니다. 브래킷은 더 이상 파이프 뒤에 없습니다.
