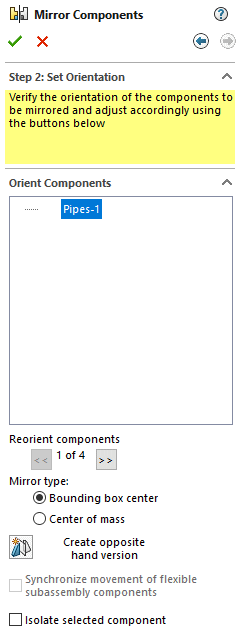

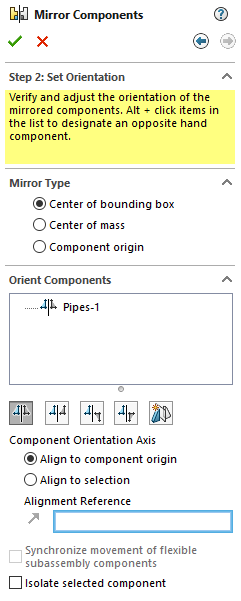

| 대칭 복사 유형 |
|
부품 원점 |
선택한 참조 평면의 부품 원점을 기준으로 부품 인스턴스를 대칭 복사합니다. 이 인스턴스는 대칭 버전이 아닙니다. |
| 부품의 방향 바꾸기 |
이 옵션은 부품 방향 바꾸기 옵션을 대치합니다. |
 |
X축 대칭, Y축 대칭 |
평면을 기준으로 X축과 Y축을 대칭 복사합니다. |
 |
X축 대칭 후 뒤집기, Y축 대칭 |
X축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. |
 |
X축 대칭, Y축 대칭 후 뒤집기 |
Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. |
 |
X축 대칭 후 뒤집기, Y축 대칭 후 뒤집기 |
X축과 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. |
| 부품 방향 축 |
|
부품 원점에 정렬 |
부품의 X축과 Y축을 기준으로 대칭 복사하고 뒤집은 후 부품 방향을 계산합니다. |
| |
선택 항목에 정렬 |
로컬 X축과 Y축을 기준으로 부품을 대칭 복사하고 뒤집은 후 부품 방향을 계산합니다. 계산할 때 X축은 대칭 복사 평면과 평행하고 Y축은 정렬 참조에서 선택한 면 또는 평면과 수직입니다. 두 번째 참조 좌표계가 그래픽 영역에 나타나고, 씨드와 대칭 복사된 부품의 X축 및 Y축의 회전축을 표시합니다. 방향 아이콘을 클릭하면 축이 바뀝니다.
|
| |
정렬 참조 |
방향 축의 위쪽 축에 맞춰 요소를 선택합니다. 선택 항목에 정렬을 선택한 경우에 사용 가능합니다.다음 항목을 참조로 선택할 수 있습니다. - 대칭 평면에 수직인 평면이나 평면인 면
- 대칭 평면에 평행한 선형 모서리나 선형 스케치 선분
정렬 참조 방향 뒤집기  를 클릭하여 참조 방향을 뒤집습니다.
|
