부품 방향 옵션 비교

부품 방향 옵션을 비교하는 방법:

  1. system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\mirror_pattern\TopAssembly.SLDASM을 엽니다.
  2. 선형 부품 패턴 > 부품 대칭 복사 (어셈블리 도구 모음)를 클릭합니다.
  3. 평면 대칭 복사에 대해 평면 대칭 복사를 선택하고 대칭 복사할 부품으로 Valve assembly<1>를 선택합니다.
  4. 다음 을 클릭하여 2단계: 방향 설정으로 넘어 갑니다.
  5. 대칭 복사 유형 아래에서 부품 원점을 선택합니다.
  6. 부품의 방향 바꾸기에서 부품 방향 옵션을 선택합니다.

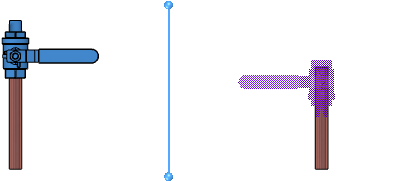

    X축 대칭, Y축 대칭

    평면을 기준으로 X축과 Y축을 대칭 복사합니다.

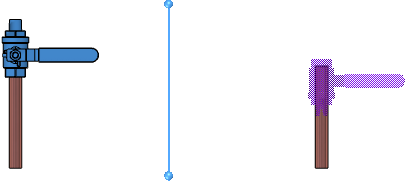

    X축 대칭 후 뒤집기, Y축 대칭

    X축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다.

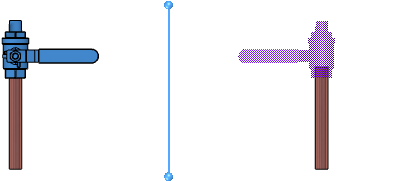

    X축 대칭, Y축 대칭 후 뒤집기

    Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다.
    X축 대칭 후 뒤집기, Y축 대칭 후 뒤집기

    X축과 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다.
