Можно добавить библиотечный элемент к детали, перетащив его из "Библиотеки проектирования" на деталь.
Можно также перетащить библиотечный элемент и разместить его на плоскости.
Чтобы добавить в деталь библиотечный элемент, содержащий ссылки, выполните следующие действия.
- Открыв целевую деталь, перейдите на вкладку Библиотека проектирования на панели задач
.
- Выберите папку Библиотека проектирования.
- Найдите библиотечный элемент, который необходимо разместить.
- Выберите библиотечный элемент на нижней панели и перетащите на грань детали или плоскость.
- В PropertyManager в разделе Конфигурации:
- Выберите конфигурацию.
- Выберите Связать с библиотечной деталью если необходимо, чтобы при обновлении родительского библиотечного элемента вставленный библиотечный элемент также обновлялся.
После выбора конфигурации происходит настройка PropertyManager (Менеджера свойств) в зависимости от наличия или отсутствия ссылок у библиотечного элемента.
Если у детали в библиотеке имеются ссылки, отображается следующее:

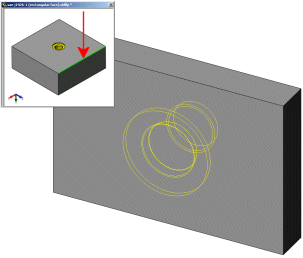

- Графическая область. Окно предварительного просмотра, в котором выделяется первая ссылка, которую необходимо выбрать.
- PropertyManager (Менеджер свойств). Группа "Ссылки", в которой отображается список ссылок, необходимых для вставки и расположения библиотечного элемента.
- Выберите все кромки (или другие объекты, например плоскости) детали, соответствующие кромкам или другим объектам, выделенным в окне предварительного просмотра.
При этом размещается библиотечный элемент.
- В разделе Установочный размер выберите Значение для редактирования размеров и перемещения библиотечного элемента.
- В разделе Размеры выберите Изменить значения размера для создания конфигурации пользователя.
В разделе Конфигурации выделяется Конфигурация пользователя.
Если выбран параметр Связать с библиотечной деталью в разделе "Конфигурации", появится запрос на отключение этого параметра, если необходимо указать размеры пользователя.
- Выберите Значение для редактирования размеров имени детали в библиотеке.
- Нажмите
.
Нельзя добавлять библиотечный элемент непосредственно в сборку. Можно только добавлять библиотечный элемент в деталь при ее редактировании в контексте сборки.
