BOM-Workshop

Im BOM-Workshop können Sie die Stückliste und die Stücklistentabelle verwalten. BOM ist eine Stückliste, die bei Konstruktion und Fertigung der meisten Produkte sehr wichtig ist.

Um diesen Workshop anzuzeigen, klicken Sie auf Workshops > Veröffentlichen > BOM > .

Verwandte Themen
Eigenschaften des BOM-Verzeichnisses

Hauptbereich

Im Hauptbereich des Workshops können Sie Einstellungen anhand von Profilen speichern sowie BOM-IDs, Callouts und Optionen verwalten.

Kontur (Contour)

In Profilen werden Ihre Einstellungen für die Zukunft gespeichert. Weitere Informationen finden Sie unter Informationen zu Profilen für Workshop-Einstellungen.

BOM-IDs

Symbol Befehlsname Beschreibung
Nicht zutreffend Anwenden auf Legt den Bereich für Erstellung und Zurücksetzung von BOM-IDs fest:
  • Sichtbare Geometrie – erstellt IDs für alle im Viewport sichtbare Geometrie (Geometrieknoten in der StrukturStrukturfeld) oder setzt die IDs zurück.
  • Auswahl – erstellt IDs für die ausgewählte(n) Geometrie, Teile oder Baugruppen oder setzt die IDs zurück.
    Tipp: Über das Auswahlfeld können Sie Akteure auf Grundlage der Ebene in der Struktur auswählen.
  • Alle Geometrie – erstellt IDs für die gesamte Geometrie oder setzt die IDs zurück.
  • Sichtbare Teile – erstellt IDs für alle im Viewport sichtbaren Teile (Teileknoten in der Struktur) oder setzt die IDs zurück.
  • Alle Teile – erstellt IDs für sämtliche Teile oder setzt die IDs zurück.
BOM-IDs erstellen Erstellt BOM-IDs für den ausgewählten Anwenden auf-Bereich. Legen Sie vor Erstellung der BOM-IDs die entsprechenden Optionen für Definition und BOM-ID-Format fest.
BOM-IDs zurücksetzen Löscht die BOM-IDs im ausgewählten Anwenden auf-Bereich.
Nicht zutreffend Manuell zuweisen Ermöglicht das manuelle Zuweisen von BOM-IDs. So weisen Sie IDs zu:
  1. Stellen Sie die passenden Optionen für Definition und BOM-ID-Format ein.
  2. Klicken Sie auf Manuell zuweisen.
  3. Klicken Sie im Viewport auf Angaben (Callouts) oder Geometrieakteure.
  4. Drücken Sie auf Esc, um keine weiteren Zuweisungen mehr vorzunehmen.

Angaben (Callouts)

Symbol Befehlsname Beschreibung
Callouts erstellen Erstellt Angaben (Callouts) für die ausgewählten Akteure. Legen Sie vor Erstellung der Callouts die entsprechenden Optionen dafür fest.

Anmerkung: Wenn keine Callouts vorhanden sind, enthält das BOM-Verzeichnis Einträge für alle Geometrieakteure mit den entsprechenden BOM-IDs. Wenn dagegen Callouts vorhanden sind, enthält das BOM-Verzeichnis nur die Akteure mit Callouts. Um alle Akteure ganz unabhängig vom Callout-Status anzuzeigen, müssen Sie Callouts für alle Akteure erstellen und dann die Deckkraft für auszublendende Callouts auf 0 einstellen.

Sichtbare Callouts löschen Löscht alle sichtbaren Callouts.

Optionen

Name der Registerkarte Beschreibung
Definition (siehe Definition).
BOM-ID-Format (siehe BOM-ID-Format).
Angaben (Callouts) (siehe Callouts).

Sichtbarkeit von BOM und Callouts

Symbol Befehlsname Beschreibung
BOM-Verzeichnis Schaltet im Modell für das BOM-Verzeichnis die Sichtbarkeit ein und aus. Sie können die BOM-Tabelle auch anzeigen, indem Sie in der Ribbon-Leiste die Option Start > Sichtbarkeit > BOM-Verzeichnis auswählen oder im Zusammenarbeitsfeld die Option Felder > BOM aktivieren.

Anmerkung: Für das BOM-Verzeichnis muss mindestens eine BOM-ID zugewiesen sein, um im Viewport angezeigt zu werden.

Callouts Schaltet im Modell die Sichtbarkeit aller Callouts ein und aus.

Registerkarte Definition

Über die Registerkarte "Definition" können Sie angeben, wie die BOM-IDs den Geometrieakteuren zugewiesen werden sollen.

Befehlsname Beschreibung
Elternebene Legt fest, ob die BOM-Beschreibung vom Akteur selbst (Ebene 0) oder von einem Elternteil erstellt werden soll.
Eigenschaftsname Legt die Eigenschaft (Anmerkung oder Name) bzw. die verwendete Metaeigenschaft als BOM-Beschreibung fest.
Eigenschaft vergleichen Weist Akteuren die gleiche BOM-ID zu, indem die Eigenschaftsnamens-Werte verglichen werden. Wählen Sie eine oder mehrere der folgenden Optionen aus:
  • Zeichen von rechts auslassen – ignoriert beim Vergleichen der Eigenschaftswerte die angegebene Anzahl von Zeichen. Geben Sie beispielsweise 2 an, damit Schraube-A1 der Schraube-B1 entspricht.
  • Numerische Suffixe ignorieren – ignoriert Zahlensuffixe beim Vergleichen von Eigenschaftswerten. Durch Auswahl dieser Option würde beispielsweise Schraube-11 der Schraube-456 entsprechen.
  • Fall anpassen – berücksichtigt beim Vergleich von Eigenschaftswerten den vorliegenden Fall.
Geometrie vergleichen Vergleicht die Geometrie (Vernetzung), um Akteuren u. U. die gleiche BOM-ID zuzuweisen. Wählen Sie eine der folgenden Optionen:
  • Exakt – Akteure stimmen überein, wenn sie die gleiche Anzahl an Dreiecken haben, sofern diese Dreiecke indexgleich sind und auch die Vernetzungspunkte zueinander passen. Zwei Akteure, die aus derselben CAD kommen oder Kopien voneinander darstellen, passen immer genau zusammen.
  • Nach Ähnlichkeit – Akteure können unterschiedliche Vernetzung aufweisen, da Vernetzungspunkte nicht verglichen werden. Bei den Übereinstimmungskriterien können Sie zwischen niedrig bis hoch wählen.

    Wenn Sie zusätzlich noch Koordinatensystem prüfen auswählen, werden auch die Punktkoordinaten überprüft.

Eindeutige BOM-IDs zuweisen Weist allen Akteuren eine eindeutige ID zu. Das heißt, jede BOM-ID ist nur einmalig vorhanden und hat einen Mengenwert (Menge) von 1.

Registerkarte BOM-ID-Format

Mithilfe der Registerkarte "BOM-ID-Format" können Sie die BOM-ID-Benennungsregeln definieren.

Diese Regeln werden befolgt, wenn Sie BOM-IDs automatisch (BOM-IDs erstellen) oder manuell (Manuell zuweisen) generieren.

Tipp: Um eine gruppierte (verschachtelte) BOM-Nummerierung zu erstellen, müssen Sie den Befehl Akteure auswählen verwenden. Dadurch können Sie verschiedene Eltern-/Kindebenen auswählen und dann BOM-IDs für die aktuelle Auswahl erstellen, indem Sie unterschiedliche Präfix-, Anfangs- und Inkrement-Werte einsetzen. Siehe Auswahlfeld.

Befehlsname Beschreibung
Präfix

Definiert ein BOM-ID-Präfix. Sie können dafür eine Kombination aus alphabetischen, numerischen oder anderen Zeichen angeben.

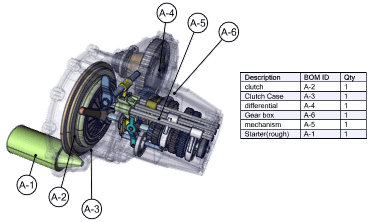

Präfix = A-

Suffix

Definiert ein BOM-ID-Suffix. Sie können dafür eine Kombination aus alphabetischen, numerischen oder anderen Zeichen angeben.

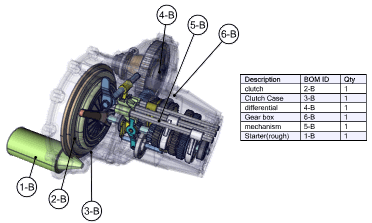

Suffix = -B

Datentyp Definiert das BOM-ID-Datenformat: Numerisch (1, 2, ...) oder Alphabetisch (A, B, ..., Z, AA, AB, ...).
Start Definiert den ersten BOM-ID-Wert. Geben Sie eine Zahl an, wenn der Datentyp auf Numerisch gesetzt ist, oder einen Buchstaben, wenn der Datentyp auf Alphabetisch gesetzt ist.
Inkrement

Definiert einen Schrittwert.

Start = 10, Inkrement = 2

Registerkarte Callouts

Auf der Registerkarte "Callouts" können Sie definieren, wie BOM-Callouts erstellt werden sollen.

Befehlsname Beschreibung
Erstellen Legt fest, wie Callouts erstellt werden:
  • Eine Angabe (Callout) pro Instanz – erstellt eine Angabe pro Akteur.

  • Eine Angabe (Callout) pro BOM-ID – erstellt eine Angabe für alle Akteure mit derselben BOM-ID. Die Anmerkung ist am ersten Akteur mit dieser BOM-ID verankert.

  • Eine Mehrfachangabe (Callout) pro BOM-ID – erstellt eine Angabe, die mit allen Akteuren in der gleichen Zeile verknüpft ist.

Anmerkung: Der BOM-Workshop ist die einzige Möglichkeit, Angaben für Baugruppen zu erstellen. (Sie können jedoch mithilfe des Befehls Callout Angaben für Teile erstellen. Siehe Anmerkungs-Befehle.) Standardmäßig sind Angaben für Baugruppen in Schwarz und Angaben für Teile in Weiß gehalten.

Tipp: Die Angabenausrichtung kann mithilfe der Angabeneigenschaft Automatische Ausrichtung im Eigenschaftenfeld festgelegt werden. Es werden viele Anordnungen unterstützt, wie z. B. "Perimetrisch", "Kreis" und "Links".
Anbringungspunkt Legt fest, wo die Angaben bei den Akteuren angebracht werden sollen:
  • Zentrum der Zeichen-Box – der Anbringungspunkt der Angabe muss den Akteur nicht berühren.

  • Nahegelegenster Punkt zum Zentrum – der Anbringungspunkt der Angabe befindet sich am Akteur, und zwar an der Stelle, die dem Zentrum der Zeichen-Box am nächsten liegt.
