Treehouse を使用したアセンブリ ファイル構造の作成

アセンブリ ファイル構造を作成するには:

  1. Treehouse でノードを作業領域にドラッグします。 部品とアセンブリをアセンブリにドロップすると、これらが構成部品として追加されます。
    Treehouse オプション（Treehouse Options）でテンプレートを追加した場合は、これらのテンプレートにアクセスするには、部品、アセンブリ、図面テンプレートにポインタを合わせます。
  2. 図面を追加するには、図面ノードを部品ノードまたはアセンブリ ノードにドラッグします。
  3. 編集中に実行できる基本操作は次のとおりです。
    オプション 説明
    部品ノード、アセンブリ ノード、または図面ノードのコピー Ctrl を押しながらノードを部品ノードまたはアセンブリ ノードにドラッグします。
    部品またはアセンブリ ノードのすべてのインスタンスの移動 Shift を押しながらノードをドラッグします。
    ノードの削除 ノードをごみ箱にドラッグします。
    ファイル プロパティの編集 ノードをダブルクリックします。
    拡大/縮小 マウスホイールを回します。
    ｽﾞｰﾑさせてﾌｨｯﾄ F を押すか、またはウィンドウにフィット（Zoom to Fit） をクリックします。
    範囲拡大 中央のマウス ボタンをダブルクリックすると、範囲が拡大されます。
    パン マウスの中ボタンでドラッグします。

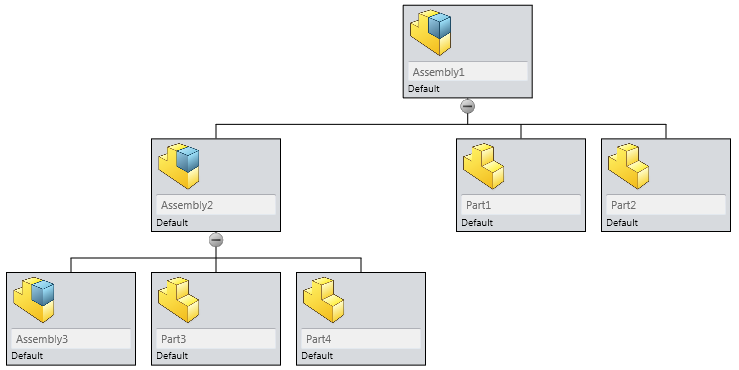

  4. 階層を作成したら、SOLIDWORKS ドキュメントにエクスポート（Export to SOLIDWORKS Documents） をクリックします。
  5. フォルダを選択（Select Folder）ダイアログ ボックスで、エクスポート先フォルダを選択するか、または新規フォルダ作成（Make New Folder）をクリックしてフォルダ名を入力します。
  6. OK をクリックします。
    Treehouse 階層を使用してノードから SOLIDWORKS 部品、アセンブリ、図面ドキュメントが作成されます。
