W ostatecznym renderowaniu w aplikacji PhotoView 360 można uwzględnić wymiary i adnotacje, o ile są one aktualnie widoczne w części lub złożeniu.
W stosunku do obrazu w obszarze graficznym oprogramowania SOLIDWORKS wymiary i adnotacje ostatecznego renderowania:
- Są proporcjonalnie takie same.
- Znajdują się w tym samym względnym położeniu.
- Pokazują ten sam tekst oraz te same symbole i linie wiodące.
Aby uwzględnić adnotacje i wymiary w ostatecznych renderowaniach:
-
Wykonać jedną z następujących czynności:
-
Kliknąć .
W oknie dialogowym Zaplanuj renderowanie wybrać Renderuj widoczne adnotacje i wymiary.
Aby utworzyć dodatkowy plik .png zawierający tylko adnotacje i wymiary, wybrać Zapisz adnotacje w oddzielnym obrazie.
- Kliknąć .
Pojawi się okno dialogowe z opcjami uwzględnienia wymiarów i adnotacji.
Można wybrać opcję Uwzględnij wymiary i/lub adnotacje w ostatecznym renderze, aby pominąć okno dialogowe Ostateczne renderowanie i od razu zapisać obraz podglądu za pomocą okna dialogowego Zapisywanie obrazu.
Można też wybrać opcję Renderuj bez wymiarów i adnotacji, aby otworzyć okno dialogowe Ostateczne renderowanie i szczegółowo dostosować renderowanie przed zapisaniem obrazu. Wymiary i adnotacje widoczne w obszarze graficznym nie będą renderowane.
W przypadku wyboru renderowania wymiarów i adnotacji pasek postępu Renderowanie adnotacji będzie informować, że informacje modelu są przesyłane do PhotoView 360.
- Po zakończeniu renderowania kliknąć OK.

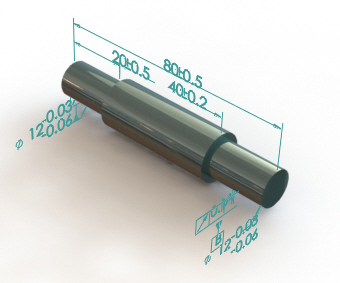

Wyrenderowany obraz będzie zawierać wymiary i adnotacje.
