PropertyManager de ponto de tensão

A ferramenta de diagnóstico Ponto de tensão detecta as regiões do modelo em que os gradientes de tensão entre elementos adjacentes são irregulares. Em determinados casos, esses gradientes de alta tensão irregulares podem ser atribuídos às singularidades de tensão.

A funcionalidade de Ponto de tensão só está disponível em estudos estáticos lineares que usam elementos de malha sólidos e de casca.

A ferramenta de diagnóstico de ponto de tensão identifica as regiões do modelo com gradientes de tensão irregulares entre elementos adjacentes. Singularidades de tensão podem ser a causa dos gradientes de tensão irregulares.

Quando a ferramenta de diagnóstico Ponto de tensão detectar gradientes de tensão irregulares ao redor de arestas principais, será solicitado que refine a malha localmente e realize uma detecção de singularidade de tensão.

O conceito de uma singularidade de tensão existe em análise numérica e não tem um significado físico, pois não há tensões infinitas em um ponto singular
A ferramenta de diagnóstico de ponto de tensão detecta gradientes de tensão irregulares nos seguintes casos:
  • Próximo a arestas geométricas agudas e em cantos de corpos sólidos e de cascas.
    (a) Singularidades de tensão detectadas em arestas agudas em que não são aplicados filetes. O diedro entre os planos geométricos de arestas agudas comuns varia de 0º a 360°. (b) A ferramenta de diagnóstico de ponto de tensão pode detectar singularidades de tensão nos cantos (internos e externos). Esses cantos estão localizados em diedros que variam de 0º a 360º.
  • Nas regiões onde as condições de limite aplicadas restringem o corpo de se expandir (ou contrair) livremente sob o ambiente de carregamento. Lembre-se de que, no mundo real, não existem suportes ou acessórios de fixação "infinitamente rígidos".
  • Em arestas geométricas de sólidos em que são aplicados cargas/acessórios de fixação ou onde ocorrem transições bruscas das condições de limite (muito rígido a flexível).
  • Próximo dos vértices onde são aplicados cargas pontuais e acessórios de fixação pontuais (em sólidos ou cascas).
Pontos de tensão não são detectados em áreas que entram em contato.

Para abrir o diagnóstico de Ponto de tensão:

  • Clique com o botão direito do mouse na pasta Resultados e clique em Diagnóstico de ponto de tensão.
  Fator de sensibilidade Filtra os elementos que participam do diagnóstico de ponto de tensão com base na magnitude da deformação equivalente em relação à deformação máxima equivalente para cada corpo.

Um fator de sensibilidade maior inclui mais elementos com altas deformações e pode detectar várias áreas de ponto de tensão em vários corpos (mas com um tempo de cálculo maior).

Por exemplo, para um fator de sensibilidade de 60%, a ferramenta inclui elementos que se inserem nos 60% superiores das deformações equivalentes mais altas para cada corpo.

  Valores de nó Quando selecionado, você pode exibir os pontos de tensão em plotagens de contorno de tensões de von Mises nodais ou de elementos. As plotagens de elemento exibem um valor de tensão de cada elemento. As plotagens nodais exibem um valor de tensão de cada nó.
  Executar diagnóstico de ponto de tensão Executa a ferramenta de diagnóstico de ponto de tensão. Se pontos de tensão forem detectados, na próxima etapa, você poderá visualizar uma plotagem de contorno de von Mises com as áreas de ponto de tensão na cor cinza.
Você pode selecionar uma cor diferente do cinza padrão para renderizar os pontos de tensão em Opções de diagrama > Especificar cor para valores acima do valor máximo . Não é possível modificar o valor de tensão limite máximo mostrado no diagrama de uma plotagem de Ponto de tensão. As regiões do modelo com valores de tensão maiores do que o valor de tensão limite máximo são realçadas em cinza e indicadas como pontos de tensão pelo solver.
  Exibir/ocultar pontos de tensão Alterna a visibilidade dos pontos de tensão na plotagem de contorno de von Mises.
  Exibir/ocultar singularidades de tensão Ao executar o Diagnóstico de singularidades de tensão, isso alterna a visibilidade de singularidades de tensão na plotagem de contorno de von Mises.
  Isolar pontos de tensão Renderiza apenas os elementos em áreas de ponto de tensão. O resto do modelo é exibido no modo transparente.

Na legenda da plotagem, você pode ver o fator de sensibilidade considerado na análise, o número de elementos marcados como pontos de tensão e a porcentagem dos elementos marcados como pontos de tensão.
  Isolar singularidades de tensão Ao executar o Diagnóstico de singularidades de tensão, apenas elementos nas arestas principais que causam singularidades de tensão são renderizados.

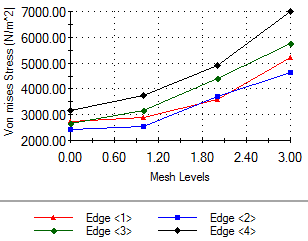

  Plotagem do gráfico de convergência Disponível ao executar o Diagnóstico de singularidades de tensão. Faz a plotagem do máximo de tensões de von Mises observadas nas arestas principais com refinamentos de malha sucessivos. Valores de tensão de von Mises divergentes apontam para singularidades de tensão. Por exemplo, a plotagem exibe tensões de von Mises por três níveis de refinamento de malha para quatro arestas principais. Essas arestas são a causa das singularidades de tensão locais.

Considere arredondar arestas agudas com filetes para evitar a ocorrência de singularidades de tensão.

Detectar singularidades de tensão (mais lento)

Quando a ferramenta de diagnóstico Pontos de tensão detecta regiões do modelo com gradientes de tensão alta irregulares, é possível aplicar refinamentos de malha local a arestas geométricas selecionadas nas regiões de ponto de tensão para verificar se essas arestas agudas causam singularidades de tensão.

  Nível de refinamento de malha

Define o nível de refinamento de malha: dois ou três.
  Fator de redução de tamanho de elemento entre níveis Define o fator de redução de malha entre níveis de refinamento de malha. Consulte o tamanho de malha calculado para cada nível de refinamento na tabela Detalhes do refinamento de malha. Também é possível inserir o valor de tamanho de malha para cada nível de refinamento. Para a entidade geométrica selecionada, desmarque a caixa de seleção em Incluir e insira o tamanho de elemento desejado entre níveis de refinamento de malha.
  Taxa de crescimento de elemento Define a taxa de crescimento de tamanho de elemento entre layers de malha sucessivas. Considerando que o tamanho de elemento de malha usado para gerar a malha de uma aresta é "e", e que "r" é a taxa de crescimento de tamanho de elemento, o tamanho médio de elemento nas layers irradiando da aresta será: e, e*r, e*r2, e*r3, ...., e*rn.
  Detalhes do refinamento de malha Exibe as arestas onde o refinamento de malha local é aplicado para detectar singularidades de tensão locais ao executar o Diagnóstico de singularidades de tensão. Selecione uma aresta para realçar no modelo.

O tamanho de malha atual e os sucessivos tamanhos de malha em todos os níveis de refinamento são listados. Apenas arestas localizadas em ângulos agudos de corpos sólidos podem ser consideradas para Diagnóstico de singularidades de tensão.
  Restaurar estudo para as configurações originais de malha Ao executar a detecção de singularidade de tensão, o programa retém o tamanho de elemento de malha original como valor de malha atual.
  Sobrescrever malha e resultados existentes com as configurações de nível final

Ao executar a detecção de singularidade de tensão, o tamanho da malha do último nível de refinamento se torna o tamanho da malha atual. As plotagens do Diagnóstico de singularidades de tensão são baseadas nas configurações de nível de malha final.

O último nível de refinamento é salvo em uma definição de controle de malha na árvore de estudo em Malha.
  Executar Diagnóstico de singularidades de tensão Após um Diagnóstico de ponto de tensão, é possível executar um Diagnóstico de singularidades de tensão. O programa detecta as arestas geométricas do modelo onde os pontos de tensão são detectados e aplica refinamentos de malha locais sucessivos para identificar singularidades de tensão. É possível executar novamente o Diagnóstico de singularidades de tensão ao refinar ainda mais a malha local nas arestas principais ao configurar novos níveis de refinamento de malha.

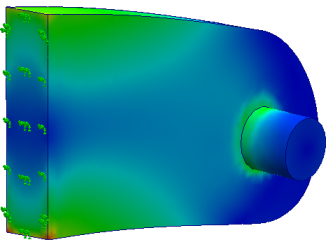

Plotagem de ponto de tensão. Elementos em regiões identificadas como pontos de tensão estão em cinza. As anotações sondadas sobre os elementos exibem a string Ponto de tensão para Valor.

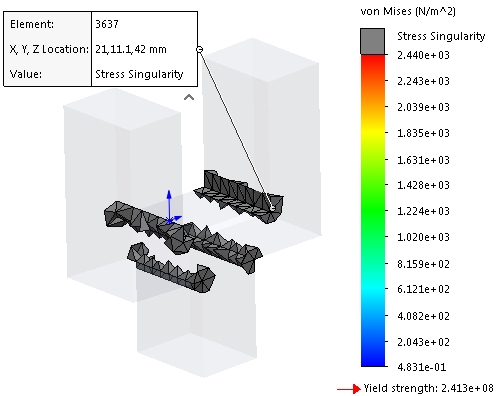

Isolar plotagem de singularidade de tensão. As anotações sondadas sobre os elementos exibem a string Singularidade de tensão para Valor
