Criar planos de corte

Para exibir as peças internas de um modelo, você pode criar vistas de seção adicionando planos de corte.

Você pode manipular planos de corte usando os controles de movimentação padrão. Você pode usar vários planos de corte para dissecar ainda mais o seu modelo. Não há limite.

No SOLIDWORKS Visualize Professional, é possível também animar o efeito dos planos de corte da mesma maneira que você anima um modelo.

Para criar vistas de seção:

  1. Na guia Modelos, clique em Adicionar e clique em Novo plano de corte.
    Você também pode criar um plano de corte clicando em Projeto > Modelos > Novo plano de corte .

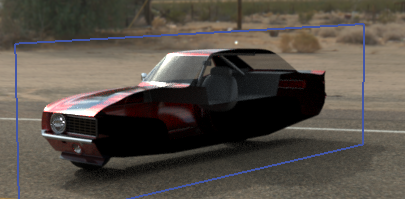

    Plano de corte aparece na Viewport como um plano fraco, geralmente transparente, que automaticamente se estende por todo o seu modelo.

  2. Na árvore de modelo, selecione o plano de corte.
    Os parâmetros do plano de corte são listados abaixo da árvore de modelo.
  3. Digite um Nome para o plano.
  4. Use as opções Girar e Transformar para modificar a orientação do plano.
    • Para inverter o plano, clique em Inverter.

    • Para girar o plano 90º, clique em uma das opções de Girar.

    • Para criar uma ponta para o plano, em Transformar, altere um ou mais dos valores de Rotação XYZ.

    Você também pode usar o manipulador de transformação para modificar a posição do plano. Para ativar o manipulador, clique com o botão direito do mouse no plano de corte em Conjunto de modelos e clique em Manipular > Mover.
    .

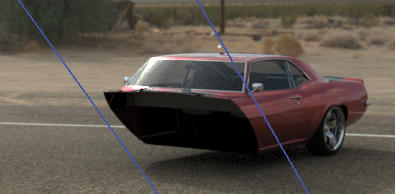

  5. Para acrescentar mais um plano de corte, clique em Novo plano de corte.
  6. Selecione o segundo plano e use os mesmos controles para manipulá-lo.
  7. Para ocultar um plano de corte, siga um destes procedimentos:
    • Em Conjunto de modelos, clique com o botão direito do mouse no plano de corte e clique em Ocultar plano de corte.
    • Nos parâmetros do plano de corte, clique em Oculto.
  8. Para remover um plano de corte, em Conjunto de modelos, clique com o botão direito do mouse no plano de corte e clique em Excluir.
Você pode também animar esses planos de corte no SOLIDWORKS Visualize Professional.

Os planos de corte afetam toda a geometria em uma cena. Eles não podem ser aplicados apenas a peças, grupos ou modelos específicos.
