Padrão de componente com instâncias de variáveis

Você pode variar o espaçamento linear ou angular de instâncias individuais de padrões de componentes lineares e circulares para substituir o espaçamento do padrão.

Você pode usar essas opções em uma chamada para modificar o espaçamento e a direção de uma instância:

Distância do recurso original

Especifica o valor absoluto do componente do recurso original. Use apenas valores positivos.

Disponível para padrões de componentes lineares.
Ângulo a partir do recurso original

Especifica o ângulo entre o recurso original e a instância selecionada. Use apenas valores positivos.

Disponível para padrões de componentes circulares.
Deslocamento do valor nominal

Especifica o valor relativo até a posição nominal da instância selecionada.

A posição nominal da instância é o local da instância antes da modificação.

Você pode especificar valores positivos e negativos. Para valores negativos, a distância absoluta até o recurso original deve ser positiva.

Disponível para padrões de componentes lineares e circulares.

Nos PropertyManagers Padrão linear de componentes e Componente circular, Instâncias a ignorar foi renomeado para Instâncias a substituir. Você pode especificar instâncias a ignorar em Instâncias ignoradas . Use Instâncias modificadas para especificar instâncias a serem modificadas.

Modificar uma instância em um padrão de componente linear

Para modificar uma instância em um padrão de componente linear:

  1. Abra system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\patterns\Vary_Pattern.SLDASM.
  2. Na árvore de projeto do FeatureManager, clique com o botão direito em LocalLPattern1 e clique em Editar recurso .
  3. No PropertyManager, em Instâncias a substituir, clique em Instâncias modificadas . Na área de gráficos, as opções cor-de-rosa são exibidas nas instâncias padrão.
  4. Clique no orb de seleção para 4,1 e clique em Modificar instância.

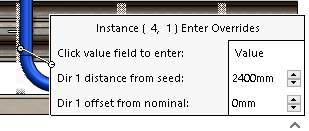

  5. Na chamada, modifique o valor para Deslocamento do Dir 1 do nominal para -60 mm e clique fora da chamada.

    Uma instância de sombra aparece na nova posição.

  6. No PropertyManager, clique em .
    O suporte não está mais atrás do tubo.
