Reduzir um corpo de malha de gráficos

Vídeo: Novidades do SOLIDWORKS 2020 – Redução e comparação de corpos

A ferramenta Reduzir a malha reduz a contagem de facetas em corpos de malha de gráficos. Uma contagem menor de facetas facilita a modificação de um corpo de malha gráfica.

Você pode reduzir a contagem de facetas de um corpo inteiro ou um grupo de facetas no corpo. Para selecionar um grupo de facetas, você pode usar a ferramenta Facetas de seleção de tinta ou a Facetas de seleção de tangente .

Essa ferramenta não suporta corpos BREP de malha.

Para reduzir um corpo de malha de gráficos:

  1. Antes de abrir um arquivo de malha de gráficos, especifique essas opções do sistema em Ferramentas > Opções > Importação :
    1. Em Formato de arquivo, selecione STL/OBJ/OFF/PLY/PLY2 e clique em Importar como corpo gráfico.
    2. Para Unidade, selecione Milímetros.
    3. Clique em OK.

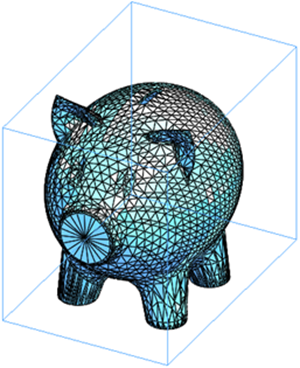

  2. Abra system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\parts\piggy_bank.STL.

  3. Clique em Inserir > Malha > Tirar a décima parte da malha.
  4. Passe o mouse sobre o corpo.

    Uma dica de ferramenta exibe o número total de facetas e vértices no corpo.

  5. Na área de gráficos, clique no corpo de malha de gráficos.

    O PropertyManager lista o corpo da malha de gráficos em Seleções e exibe a contagem total de facetas no corpo.

  6. No PropertyManager:
    1. Em Redução de facetas, para Porcentagem reduzida em , insira 80.

      Quando você insere um valor de porcentagem, a ferramenta calcula automaticamente o número de facetas para as quais o corpo da malha de gráficos é reduzido em Contagem de faceta reduzida . Esse número é 12140.

    2. Clique em Calcular.

      Uma caixa de diálogo de progresso mostra o status de eliminação. Quando o processo for concluído, uma visualização do corpo eliminado será gerada. O corpo não é muito reduzido.

    1. Clique em Redefinir para remover a visualização e restaurar o corpo ao estado anterior.
    2. Para Tolerância máxima de erro , digite 25mm.

      Essa opção define uma tolerância de desvio máximo entre a malha original e a resultante. Aumentar esse valor permite decisões mais notáveis.

    3. Clique em Calcular.
    4. Clique em .

    As facetas no corpo da malha de gráficos são substancialmente menos densas do que o corpo original.

  7. Clique em Desfazer na barra de ferramentas Padrão para restaurar o corpo de malha gráfica para o estado anterior.
Mantenha o modelo aberto para continuar com a próxima tarefa em que você usa a opção Seleção de facetas por tinta para reduzir um grupo de facetas.
