Adicionar eixos de coordenada, eixos de referência e planos de referência

Você pode eixos de coordenada, eixos de referência e planos de referência a um corpo de malha gráfica ou a um corpo BREP de malha selecionando facetas, aletas ou vértices. Você usa facetas como referências planares, aletas de facetas como referências de arestas lineares e vértices de facetas como referências de pontos.

Eixos de coordenada, eixos de referência e planos de referência são úteis quando você cria um modelo com base em um corpo de malha gráfica ou em um corpo BREP de malha e deseja adicionar geometria. Essa funcionalidade está disponível para peças e montagens.

Antes de adicionar eixos de coordenada, eixos de referência e planos de referência, ative a barra de ferramentas Filtro de seleção para selecionar facetas, aletas de faceta (arestas) e vértices de faceta na área de gráficos. Para Faces cilíndricas/cônicas no PropertyManager Eixo de referência, use Facetas de seleção de tinta ou Facetas de seleção de tangente para selecionar grupos de facetas.

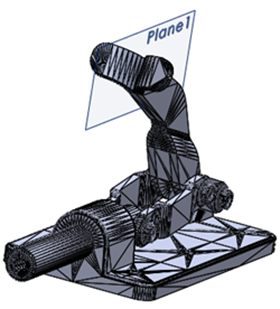

Para adicionar um plano de referência entre duas facetas:

  1. Com um corpo gráfico aberto, clique em Plano (barra de ferramentas Geometria de referência) ou Inserir > Geometria de referência > Plano .

  2. Clique em Alternar barra de ferramentas do filtro de seleção (Barra de ferramentas padrão) ou pressione F5.
  3. Clique em Filtrar facetas de malha para selecionar apenas facetas triangulares.
  4. Na área de gráficos:
    1. Selecione uma faceta para a Primeira referência, como mostrado.

    2. Selecione outra faceta para a Segunda referência, como mostrado.

    A opção Plano médio é selecionada automaticamente para a primeira e a segunda referências no PropertyManager.
  5. Clique em .
