Comparando opções de orientação do componente

Para comparar as opções de orientação do componente:

  1. Abra system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\mirror_pattern\TopAssembly.SLDASM.
  2. Clique em Padrão linear de componentes > Espelhar componentes (barra de ferramentas Montagem).
  3. Selecione Plano de espelho para Plano de espelho e selecione Montagem da válvula<1> para Componente a espelhar.
  4. Clique em Avançar para Etapa 2: Definir a orientação.
  5. Em Tipo de espelho, selecione Origem do componente.
  6. Em Orientar componentes, selecione uma opção de orientação de componente.

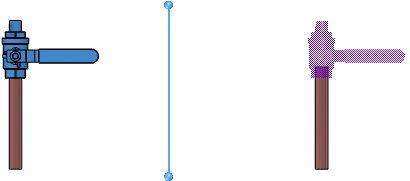

    X espelhado, Y espelhado

    Os eixos X e Y se espelham sobre o plano.
    X espelhado e invertido, Y espelhado

    Os eixos X e Y se espelham sobre o plano com a direção do eixo X invertida.
    X espelhado, Y espelhado e invertido

    Os eixos X e Y se espelham sobre o plano com a direção do eixo Y invertida.
    X espelhado e invertido, Y espelhado e invertido

    Os eixos X e Y se espelham sobre o plano com a direção dos eixos X e Y invertida.
