Комментарии

Можно добавлять текстовые комментарии в элементы дерева конструирования FeatureManager (сборки, компоненты, элементы и эскизы) подобно заметкам Post-It®. В текстовые комментарии можно добавлять отметку даты и времени.

При добавлении в документ первого комментария создается папка Заметки в дереве конструирования FeatureManager. Текстовые комментарии отображаются во всплывающих подсказках в папке Комментарии и в дереве конструирования FeatureManager для конкретного элемента.

Для одного элемента можно добавить один комментарий. В комментарий можно добавлять несколько записей.

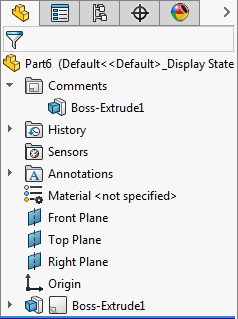

Комментарии в дереве конструирования FeatureManager

  • Добавить комментарии можно к следующим узлам в дереве конструирования FeatureManager:
    • Сопряжения (все типы)
    • Папка сопряжений или группа сопряжений
    • Папки
    • Датчики
    • Материал
    • Виды примечаний
    • Блоки
    • Папка твердых тел
    • Папка тел поверхности
    • Узлы листового металла
    • Ссылки на сопряжения
  • Можно включить индикаторы комментариев для более удобного поиска.
  • Можно добавить отдельные комментарии, не прикрепленные к элементу или узлу в дереве конструирования FeatureManager.
  • Можно прикрепить изображение или снимок экрана модели при создании или редактировании комментария.
  • Комментарии элементов можно просматривать в PropertyManager.
  • В комментарии можно добавить отметку времени.
  • Можно просмотреть все комментарии в одном диалоговом окне.
Можно добавлять заметки в ConfigurationManager. Заметки отображаются в папке "Заметки к конфигурациям" .

Добавление заметки

Чтобы добавить заметку:

  1. Нажмите правой кнопкой мыши на элемент в дереве конструирования FeatureManager и выберите Комментарий > Добавить комментарий .
  2. В окне сообщения введите текст. Нажмите Добавить метку времени , чтобы добавить дату и время.

    Чтобы добавить метку времени к комментарию автоматически, выполните следующие действия.

    1. Нажмите Инструменты > Параметры > Параметры системы > Совместная работа.
    2. В разделе Комментарии выберите Автоматически добавлять метки времени к комментариям.
  3. Нажмите Сохранить и закрыть.

Добавление отдельных комментариев

Можно добавить отдельные комментарии, не прикрепленные к элементу или узлу в дереве конструирования FeatureManager.

Чтобы добавить отдельные комментарии, выполните следующие действия.

  1. Нажмите Добавить комментарий (панель инструментов "Стандартная").
  2. В окне Комментарий введите комментарий и нажмите Сохранить и закрыть.
    Отдельный комментарий добавляется в папку Комментарии в дереве конструирования FeatureManager.
    Чтобы добавить отдельный комментарий, можно нажать правой кнопкой мыши на папку Комментарии и выбрать Добавить комментарий.

Включение индикаторов комментариев

Можно включить индикаторы комментариев в дереве конструирования FeatureManager, чтобы упростить их поиск.

Чтобы включить индикаторы комментариев, выполните следующие действия.

  1. В дереве конструирования FeatureManager нажмите правой кнопкой мыши на верхний узел.
  2. Нажмите Отображение дерева > Отобразить индикатор комментариев .
    Визуальные индикаторы отображаются в дерево конструирования FeatureManager, указывая, существуют ли комментарии.


Редактирование заметки

Чтобы отредактировать комментарий:

  1. Нажмите правой кнопкой мыши на элемент в дереве конструирования FeatureManager, к которому добавлен комментарий, и выберите Комментарий > Редактировать комментарий .
  2. Отредактируйте комментарий, затем нажмите Сохранить и закрыть.

Удаление комментариев

Чтобы удалить комментарий:

Нажмите правой кнопкой мыши на элемент в дереве конструирования FeatureManager, у которого есть комментарий, и выберите Комментарий > Удалить комментарий и нажмите Да для подтверждения.

Добавление изображений и снимков экрана в комментарии

В комментарии можно добавлять изображения и снимки экрана.

Чтобы добавить изображения и снимки экрана в комментарии:

  1. Нажмите Добавить комментарий (панель инструментов "Стандартная").
  2. В диалоговом окне Комментарий выберите один или оба параметра:
    • Вставить изображение . Добавление выбранного изображения в комментарий.
    • Вставить снимок экрана . Добавление изображения графической области в комментарий.
  3. Нажмите Сохранить и закрыть.

Просмотр всех комментариев

Все комментарии можно просмотреть в диалоговом окне Комментарии.

Чтобы просмотреть все комментарии, выполните следующие действия.

  1. Нажмите правой кнопкой мыши на папку Комментарии в дереве конструирования FeatureManager и выберите Просмотреть все комментарии.
  2. Необязательно: Сортировать комментарии можно по следующим параметрам:
    • Иерархия
    • Имя
    • Дата

Просмотр и редактирование заметок в PropertyManager

В PropertyManager можно просматривать и редактирования заметки элемента.

Для просмотра и редактирования заметок в PropertyManager:

  1. Нажмите Инструменты > Параметры > Параметры системы > Совместная работа.
  2. В диалоговом окне выберите Отобразить комментарии в PropertyManager.
  3. В дереве конструирования FeatureManager выберите элемент, содержащий комментарий, и нажмите Редактировать элемент .
  4. В окне PropertyManager в разделе Комментарии выберите Редактировать.
  5. Измените комментарий и нажмите Сохранить и закрыть.
  6. Нажмите .
