В окне PropertyManager Соединить определяются тела многотельной детали, которые добавляются, вычитаются или перекрываются.
Чтобы открыть этот PropertyManager:
В многотельной детали нажмите кнопку
Скомбинировать
(панель инструментов "Элементы") или выберите .
Можно объединять только тела, содержащиеся в файле одной многотельной детали. Нельзя объединять две разные детали. Однако многотельную деталь можно создать, вставив деталь в файл другой детали с помощью команды Вставить деталь. Затем можно использовать функцию Скомбинировать в полученной многотельной детали.
Тип операции
|

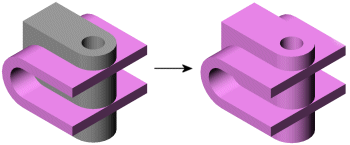

Добавить
|
Объединение твердых тел всех выбранных тел для создания единого тела.
|
|

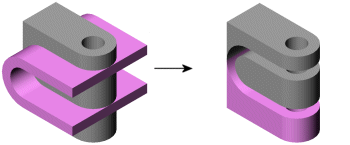

Вычесть
|
Удаление перекрывающего материала с выбранного основного тела.
|
|

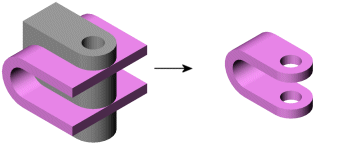

Скомбинировать тела
|
Удаление всего материала кроме того, который перекрывается.
|
Соединить тела
Доступно, если
Тип операции —
Добавить или
Общее.
|
Твердые тела
|
Перечисляются тела, выбранные для объединения. Тела можно выбрать в графической области или в папке Твердые тела
 в дереве конструирования FeatureManager. Нажмите Предв. просмотр для предварительного просмотра элемента. |
Основное тело
Доступно, если
Тип операции —
Вычесть.
|
|
Твердое тело
|
Указывается тело, выбранное для сохранения. Тело можно выбрать в графической области или в папке Твердые тела
в дереве конструирования FeatureManager. |
Удалить тела
Доступно, если
Тип операции —
Вычесть.
|
|
Твердые тела
|
Перечисляются тела, материал которых требуется удалить. Тела можно выбрать в графической области или в папке Твердые тела
в дереве конструирования FeatureManager. Нажмите Предв. просмотр для предварительного просмотра элемента. |
